ZSUS-X79 VG2 Motherboard Kit User Manual

1. Introducció

This manual provides detailed instructions for the installation, operation, and maintenance of the ZSUS-X79 VG2 Motherboard Kit. This kit includes the ZSUS-X79 VG2 Motherboard, an Intel LGA2011 Xeon E5 2689 C2 CPU, and 1 x 16 GB 1600MHz ECC DDR3 RAM memory.

The ZSUS-X79 VG2 Motherboard is designed to support Intel LGA2011 V1/V2 Series Processors and features a H61 chipset. It offers dual-channel DDR3 memory support, NVMe M.2, and SATA connectivity, making it suitable for various computing needs.

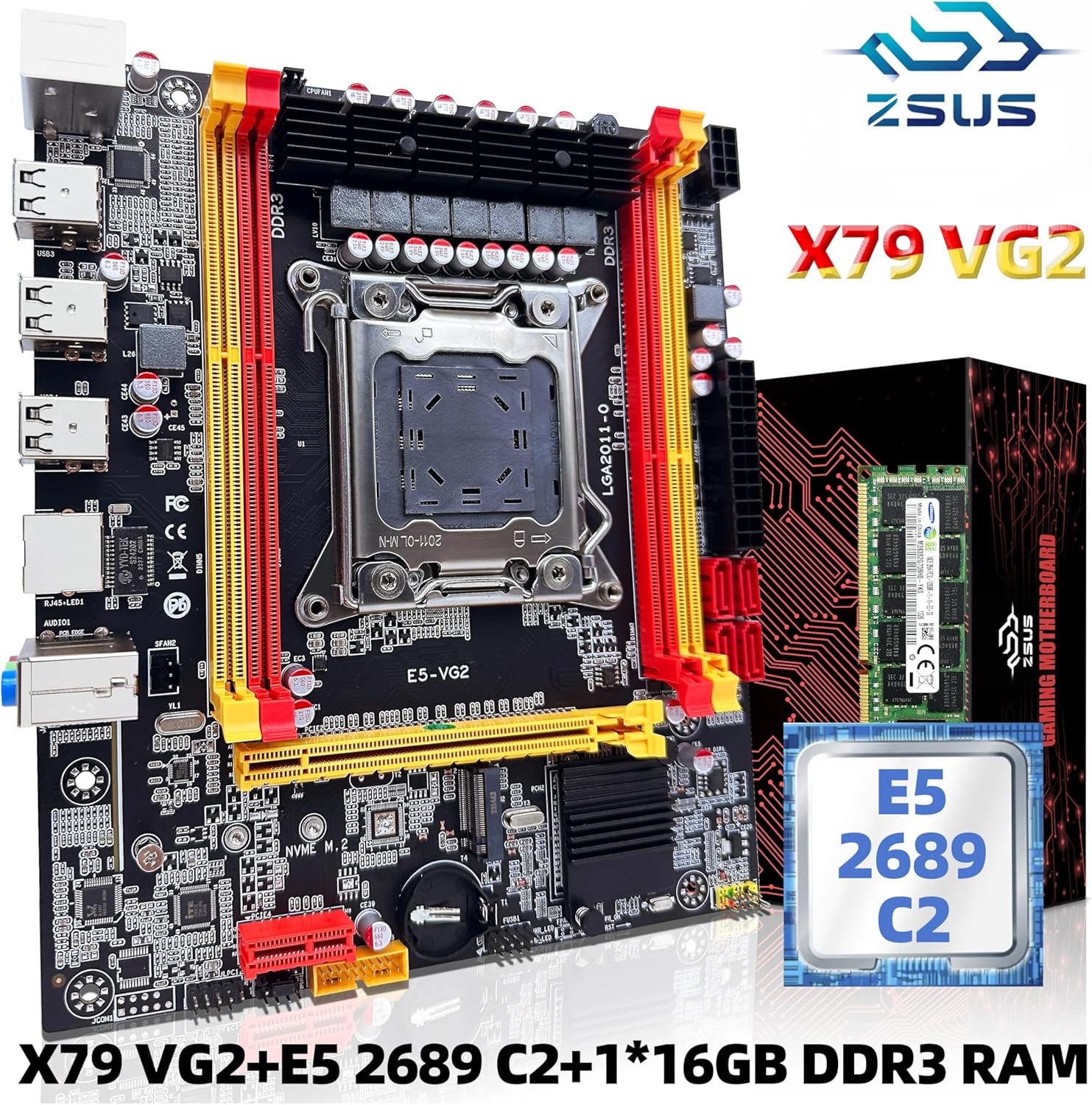

Figura 1.1: Mésview of the ZSUS-X79 VG2 Motherboard Kit components.

2. Components del producte

The ZSUS-X79 VG2 Motherboard Kit typically includes the following items:

• ZSUS-X79 VG2 Motherboard
• Intel LGA2011 Xeon E5 2689 C2 Processor
• 1 x 16 GB 1600MHz ECC DDR3 RAM Module

Figure 2.1: ZSUS-X79 VG2 Motherboard Kit showing the motherboard, CPU, and RAM module.

3. Guia de configuració

3.1. Preparació

• Ensure you have a clean, static-free workspace.
• Gather necessary tools: Phillips head screwdriver, zip ties (optional for cable management).
• Descarregueu l'electricitat estàtica tocant un objecte metàl·lic connectat a terra abans de manipular els components.

3.2. Instal·lació de la placa base

1. Align the motherboard with the standoffs inside your computer case.
2. Fixeu la placa base amb cargols, assegurant-vos que estigui ben fixada.

3.3. CPU Installation (Intel LGA2011)

1. Gently open the CPU socket retention arm.
2. Carefully place the Intel Xeon E5 2689 C2 CPU into the LGA2011 socket, aligning the gold triangle on the CPU with the triangle on the socket. Do not force the CPU.
3. Tanqueu el braç de retenció per fixar la CPU.
4. Apliqueu una capa fina i uniforme de pasta tèrmica a la part superior de la CPU.
5. Instal·leu el refrigerador de CPU segons les instruccions del fabricant.

3.4. Instal·lació de RAM (DDR3)

1. Locate the DDR3 memory slots on the motherboard. The ZSUS-X79 VG2 has 4 DDR3 slots.
2. Obriu els clips dels dos extrems de la ranura de memòria.
3. Align the notch on the 16GB DDR3 RAM module with the key in the memory slot.
4. Premeu fermament els dos extrems del mòdul RAM fins que els clips encaixin al seu lloc.

3.5. Storage Installation (NVMe M.2 & SATA)

• NVMe M.2: Locate the M.2 slot. Insert your NVMe M.2 SSD at an angle and then gently push it down, securing it with the provided screw.
• Dispositius SATA: Connect your SATA SSDs or HDDs to the SATA 2.0 ports using SATA data cables. Connect the power cables from your power supply to these devices.

3.6. Connexions d'alimentació

• Connecteu el connector d'alimentació ATX de 24 pins de la font d'alimentació a la presa d'alimentació principal de la placa base.
• Connect the 8-pin CPU power connector (ATX 12V) from your power supply to the corresponding socket near the CPU.

3.7. Connexions perifèriques

Refer to the diagram below for common port locations:

Figure 3.1: ZSUS-X79 VG2 Motherboard layout with labeled ports and connectors.

• Ports USB: Connect USB devices to the available USB 2.0 ports (6 total).
• Àudio: Connect speakers, headphones, or microphones to the audio jacks (LINE OUT, LINE IN).
• Ethernet: Connect an Ethernet cable to the Gigabit Ethernet port for network access.
• Ranures PCIe: Install graphics cards or other expansion cards into the PCIe x16 or PCIe x1 slots.
• Connectors del panell frontal: Connect your case's front panel cables (power button, reset button, USB, audio) to the corresponding headers on the motherboard. Consult your case manual for specific pin assignments.

4. Instruccions de funcionament

4.1. Primera arrencada

1. Després de muntar tots els components, connecteu el monitor, el teclat i el ratolí.
2. Connecteu el cable d'alimentació a la font d'alimentació i engegueu l'interruptor.
3. Premeu el botó d'engegada de la caixa de l'ordinador.
4. El sistema s'hauria d'engegar i mostrar la pantalla de presentació de la BIOS/UEFI.

4.2. Configuració de la BIOS/UEFI

Per accedir a la utilitat de configuració de la BIOS/UEFI, premeu la tecla designada (normalment DEL or F2) repeatedly during the initial boot sequence. In the BIOS, you can configure boot order, system time, and other hardware settings.

4.3. Instal·lació del sistema operatiu

Once the BIOS is configured, you can proceed with installing your preferred operating system (e.g., Windows, Linux) from a bootable USB drive or DVD.

5. Manteniment

• Eliminació de pols: Netegeu regularment la pols de l'interior de la carcassa de l'ordinador, especialment dels ventiladors i dissipadors de calor, amb aire comprimit. Assegureu-vos que el sistema estigui apagat i desendollat ​​abans de netejar-lo.
• Actualitzacions de controladors: Keep your motherboard drivers (chipset, audio, LAN) and graphics card drivers updated for optimal performance and stability. Visit the manufacturer's weblloc per als darrers controladors.
• Actualitzacions de la BIOS: Only update the BIOS if necessary (e.g., for new CPU support, bug fixes, or stability improvements). Follow the manufacturer's instructions carefully, as an improper BIOS update can damage the motherboard.
• Gestió de cables: Assegureu-vos que els cables estiguin ben encaminats per millorar el flux d'aire i evitar interferències.

6. Solució De Problemes

• Sense energia: Check all power connections (24-pin ATX, 8-pin CPU, power supply switch, wall outlet). Ensure the case's power button is correctly connected to the motherboard.
• Sense pantalla: Ensure the monitor is connected to the graphics card (if installed) or integrated graphics port. Reseat the graphics card and RAM modules. Check monitor input selection.
• Pius del sistema: A series of beeps during startup usually indicates a hardware issue. Consult your motherboard's specific beep codes (if available) or common POST beep codes to diagnose the problem (e.g., RAM, CPU, GPU).
• Component no detectat: If a component (e.g., SSD, RAM, PCIe card) is not detected, ensure it is properly seated and connected. Try reseating it or testing it in a different slot if available.
• Problemes del sistema operatiu: If the OS fails to boot, try booting into Safe Mode or using recovery options. Ensure boot order is correct in BIOS.

7. Especificacions

The following table outlines the key technical specifications for the ZSUS-X79 VG2 Motherboard Kit:

Figure 7.1: ZSUS-X79 VG2 Motherboard dimensions.

8. Garantia i Suport

Per obtenir informació sobre la garantia i assistència tècnica, consulteu la documentació que s'inclou amb la compra o poseu-vos en contacte directament amb el venedor. Conserveu el comprovant de compra per a reclamacions de garantia.
