1. Introducció
Aquest manual proporciona instruccions completes per a la bomba de circulació d'alta eficiència IBO NOVA 25-60/130 Classe A. Cobreix el producte més deview, directrius de seguretat, instal·lació, funcionament, manteniment, resolució de problemes i especificacions tècniques detallades per garantir un ús correcte i segur. Llegiu aquest manual detingudament abans de la instal·lació i el funcionament.
2. Instruccions de seguretat
Observeu sempre les següents precaucions de seguretat per evitar lesions personals i danys a la bomba.
- La instal·lació i el manteniment només els ha de dur a terme personal qualificat.
- Assegureu-vos que el subministrament elèctric estigui desconnectat abans de qualsevol treball d'instal·lació, manteniment o reparació.
- La bomba ha d'estar correctament connectada a terra per evitar descàrregues elèctriques.
- No feu funcionar la bomba sense líquid. El funcionament en sec pot causar danys greus.
- Protegiu la bomba de les temperatures de congelació.
- Assegureu-vos que totes les connexions siguin estanques per evitar fuites.
- No supereu la pressió i la temperatura màximes de funcionament especificades a les dades tècniques.
3. Producte acabatview
La IBO NOVA 25-60/130 és una bomba de circulació electrònica de baix consum energètic dissenyada per a sistemes de calefacció i aigua calenta. Compta amb un motor d'imant permanent i un regulador de pressió diferencial per a l'ajust automàtic de la potència.
3.1 Característiques clau
- Eficiència energètica de classe A.
- Equipat amb un motor d'imant permanent.
- Regulador de pressió diferencial integrat per a l'ajust automàtic de la potència.
- 8 modes de funcionament seleccionables.
- Elevació màxima de 6 metres.
- Cabal màxim de 55 litres per minut.
- Disseny compacte amb una distància de connexió de 130 mm.
- Pantalla digital que mostra el consum d'energia actual.
3.2 Components inclosos
- Bomba de circulació IBO NOVA 25-60/130
- Joc de ràcords de cargol amb adaptador de cable
- Juntes de segellat
- Manual d'instruccions
3.3 Aplicacions
La bomba de circulació de la sèrie NOVA és adequada per als següents sistemes:
- Sistemes de calefacció a temperatura constant amb cabal variable.
- Sistemes de calefacció amb temperatura variable de les canonades.
- Sistemes de calefacció amb mode nocturn.
- Sistemes d'aire condicionat.
- Sistemes de circulació industrial.
- Sistemes de calefacció central i aigua calenta sanitària.
Figura 1: Principal view de la bomba de circulació IBO NOVA 25-60/130, que mostra el seu disseny compacte i la seva construcció robusta.

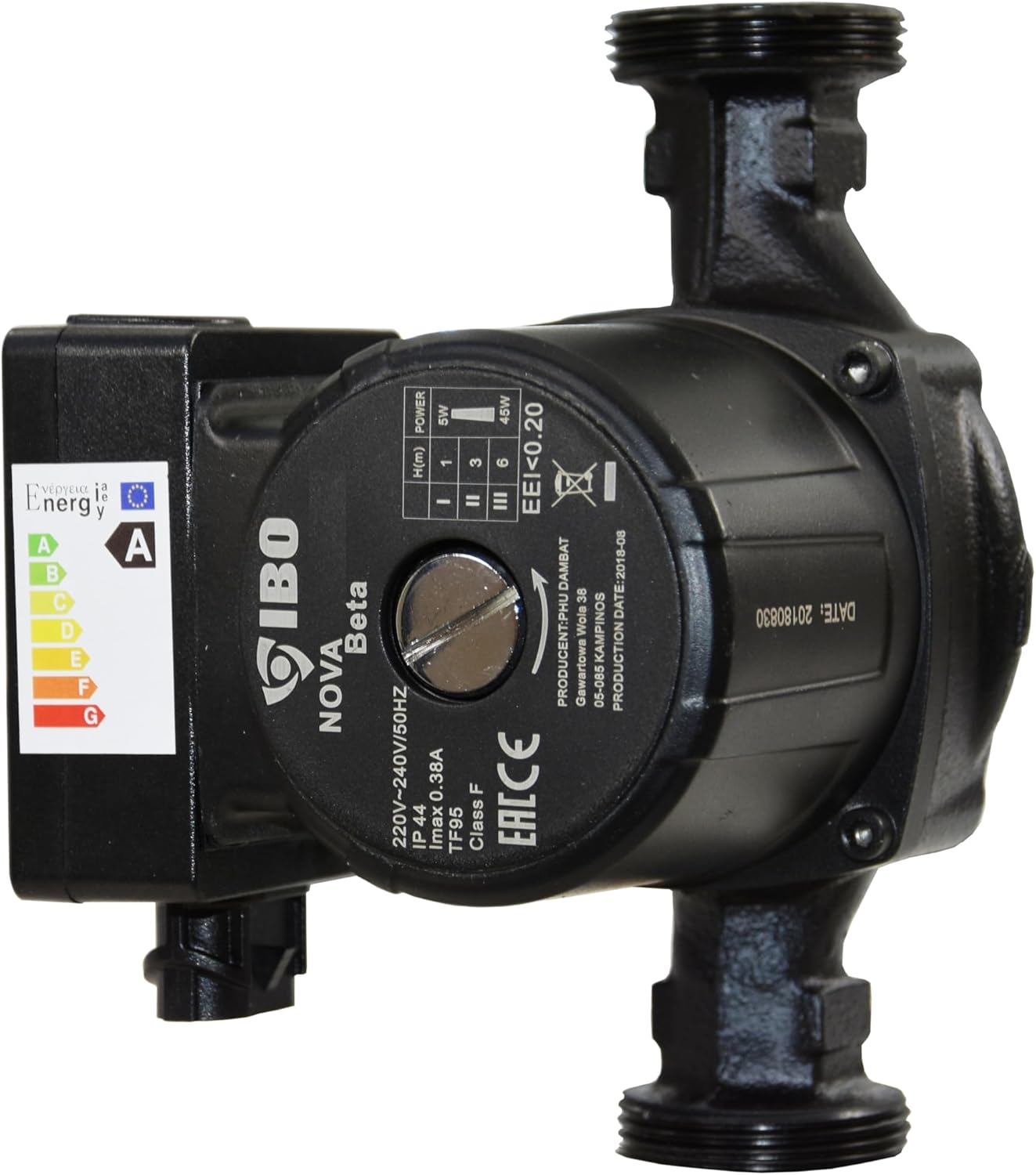

Figura 2: lateral view de la bomba, destacant l'etiqueta d'eficiència energètica (Classe A) i la marca IBO.
4. Instal·lació
Una instal·lació correcta és crucial per al funcionament eficient i segur de la bomba. Consulteu les normatives i normes locals.
4.1 Comprovacions prèvies a la instal·lació
- Verifiqueu que la font d'alimentació coincideixi amb els requisits de la bomba (220V-240V/50Hz).
- Assegureu-vos que el lloc d'instal·lació estigui protegit de la humitat, la congelació i la calor excessiva.
- Comproveu que el sistema de canonades estigui net i lliure de residus.
- Confirmeu que el sistema es pot drenar per a la instal·lació i el manteniment.
4.2 Muntatge
- Munteu la bomba en posició horitzontal amb l'eix del motor horitzontal.
- Assegureu-vos que hi hagi prou espai al voltant de la bomba per a la ventilació i el manteniment futur.
- Feu servir els accessoris de cargol i les juntes proporcionades per connectar la bomba al sistema de canonades. Estrenyeu bé les connexions per evitar fuites.
- Observeu la fletxa de direcció del flux a la carcassa de la bomba.
4.3 Connexió elèctrica
- Desconnecteu l'alimentació principal abans de fer qualsevol connexió elèctrica.
- Connecteu la bomba a un circuit elèctric dedicat amb la protecció contra sobrecorrent adequada.
- Feu servir l'adaptador de cable proporcionat per a una connexió elèctrica segura i correcta.
- Assegureu-vos de connectar a terra correctament d'acord amb els codis elèctrics locals.
Figura 3: View de la bomba que mostra els punts de connexió roscats per a la integració al sistema de calefacció.
5. Instruccions de funcionament
La bomba IBO NOVA 25-60/130 compta amb un panell de control intuïtiu per a un funcionament i una selecció de mode fàcils.
5.1 Tauler de control
El panell de control es troba a la part superior del motor. Compta amb una pantalla digital que mostra el consum d'energia actual (en watts) i indicadors per al mode de funcionament seleccionat. Un sol botó permet canviar entre els diferents modes.
5.2 Modes de funcionament
La bomba ofereix 8 modes de funcionament per optimitzar el rendiment per a diferents requisits del sistema. Aquests modes solen incloure:
- Modes de pressió constant (CP1, CP2): Manté una pressió diferencial constant independentment del cabal.
- Modes de pressió proporcional (PP1, PP2): Ajusta la pressió diferencial proporcionalment al cabal.
- Modes de velocitat constant (I, II, III): Funciona a una velocitat fixa, adequada per a sistemes amb requisits de cabal estables.
- Mode nocturn (ECO): Redueix la velocitat de la bomba i el consum d'energia durant els períodes de menor demanda, normalment a la nit.
Per seleccionar un mode, premeu el botó del tauler de control repetidament fins que el mode desitjat aparegui a la pantalla.
Figura 4: Primer pla del panell de control de la bomba, que mostra la pantalla digital dels indicadors de consum d'energia i de mode.
6. Manteniment
La bomba IBO NOVA 25-60/130 està dissenyada per a un manteniment mínim. Les revisions regulars poden garantir la fiabilitat a llarg termini.
- Inspecció anual: Comproveu si hi ha signes de fuites, sorolls inusuals o vibracions.
- Neteja del sistema: Assegureu-vos que el sistema de calefacció es buidi periòdicament per evitar l'acumulació de fangs i restes, que poden afectar el rendiment de la bomba.
- Neteja: Mantingueu l'exterior de la bomba net i lliure de pols i brutícia per garantir una correcta dissipació de la calor.
- Hivernització: Si el sistema s'atura durant un període prolongat en temps fred, assegureu-vos que la bomba i les canonades estiguin drenades per evitar la congelació.
Desconnecteu sempre l'alimentació abans de realitzar qualsevol manteniment.
7. Solució De Problemes
Aquesta secció ofereix solucions a problemes comuns que podeu trobar.
| Problema | Causa possible | Solució |
|---|---|---|
| La bomba no arrenca | Sense font d'alimentació Aire a la bomba Motor incapat | Comproveu les connexions elèctriques i l'interruptor Sagneu la bomba Poseu-vos en contacte amb personal de servei qualificat |
| Flux insuficient | Aire al sistema Filtre/canonada obstruïts Mode de funcionament incorrecte | Sagneu el sistema Neteja del filtre/canonades Seleccioneu el mode de funcionament adequat |
| La bomba és sorollosa | Aire a la bomba/sistema Cavitació Muntatge solt | Purgar la bomba/el sistema Comproveu la pressió del sistema, augmenteu-la si és massa baixa Cargols de muntatge de la bomba segurs |
| Fuga | Connexions soltes Juntes danyades | Estrènyer les connexions Substituïu les juntes |
8. Especificacions
Especificacions tècniques detallades de la bomba de circulació IBO NOVA 25-60/130.
| Paràmetre | Valor |
|---|---|
| Model | NOVA 25-60/130 |
| Font d'alimentació | 1 x 230V +6%/-10%, 50 Hz |
| Protecció del motor | No cal protecció addicional del motor |
| Tipus de protecció | IP 44 |
| Classe d'aïllament | F |
| Humitat ambiental relativa màxima | ≤ 95% |
| Pressió màxima al sistema central | 1 MPa |
| Pressió mínima d'aspiració (a 85 °C) | 0.005 MPa |
| Pressió mínima d'aspiració (a 90 °C) | 0.028 MPa |
| Pressió mínima d'aspiració (a 95 °C) | 0.050 MPa |
| Compliment de les normes EMC | EN61000-6-1; EN61000-6-3 |
| Pressió sonora de la bomba en funcionament | 43 dB (A) |
| Temperatura ambient permesa | 0 ~ +40 °C |
| Temperatura màxima del mitjà de calefacció | TF 95 |
| Escalfament màxim de la superfície de la bomba | ≤ 110°C |
| Rang de temperatura del líquid bombat | 2 ~ +95 °C |
| Modes de funcionament | 8 |
| Màx. Ascensor | 6 m |
| Màx. Velocitat de flux | 55 L/min |
| Potència del motor | 5-45 W |
| Mida de la connexió | 1½" x 1" |
| Distància de connexió | 130 mm |
| Pes | 2.9 kg |
| Dimensions (L x A x A) | 13.5 x 13.7 x 13 cm |
| Material | Acer inoxidable |
| Referència del fabricant | 001475 |

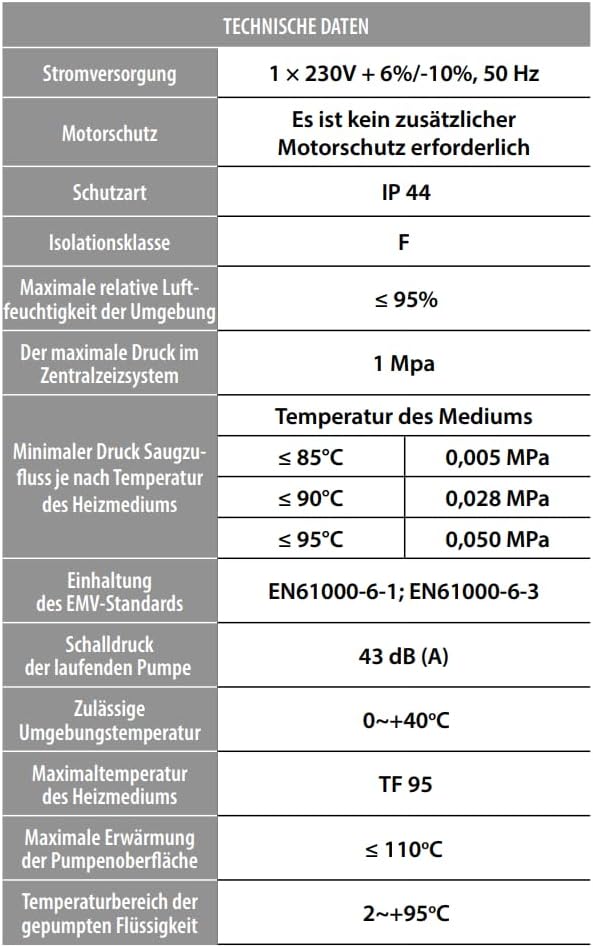

Figura 5: Taula de dades tècniques de les bombes de circulació IBO NOVA, que detalla diversos paràmetres de funcionament.
Figura 6: Taula comparativa que mostra les especificacions dels diferents models de bomba IBO NOVA, inclosa la NOVA 25-60/130.
9. Garantia i Suport
Per obtenir informació sobre la garantia, consulteu els termes i condicions que es proporcionen en el moment de la compra o poseu-vos en contacte amb el vostre distribuïdor local d'IBO. En cas de problemes tècnics o preguntes que no es tracten en aquest manual, poseu-vos en contacte amb el servei d'atenció al client per obtenir ajuda.
