1. Introducció
Thank you for choosing the TREO NANOHD4 Mini Amplifier. This compact, high-performance Class D amplifier is designed to deliver clear and powerful audio for your vehicle's sound system. This manual provides essential information for proper installation, operation, and maintenance to ensure optimal performance and longevity of your ampmés viu.
2. Informació de seguretat
- Instal·lació professional recomanada: A causa de la complexitat dels sistemes d'àudio per a cotxes, es recomana la instal·lació per part d'un professional.
- Desconnexió d'alimentació: Always disconnect the vehicle's negative battery terminal before starting any installation.
- Cablejat: Ensure all wiring is correctly routed and secured to prevent damage, short circuits, or interference. Use appropriate gauge wires for power and speaker connections.
- Ventilació: Instal·leu el amplifier in a location that allows for adequate ventilation to prevent overheating. Avoid enclosed spaces.
- Humitat: Mantenir el amplifier away from moisture and direct water exposure.
- Voltage: Això amplifier operates on a 12V DC automotive electrical system. Do not attempt to use it with other voltage fonts.
- Protecció de fusibles: El amplifier is equipped with internal fuses. Do not bypass or replace them with fuses of different ratings.
3. Contingut del paquet
Si us plau, comproveu el paquet per veure si hi ha els elements següents:
- TREO NANOHD4 Mini Ampmés viu
- Guia d'inici ràpid
Si falta algun article o està malmès, poseu-vos en contacte amb el vostre distribuïdor.
4. Producte acabatview
The TREO NANOHD4 is a compact 4-channel amplifier designed for versatile audio system configurations. Below are images illustrating the amplifier and its key connection points and controls.

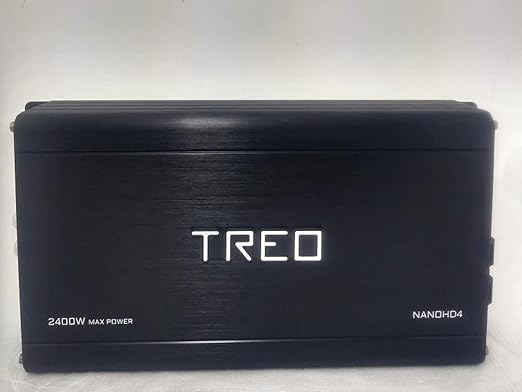

Figura 4.1: superior view of the TREO NANOHD4 Mini Ampvidador, espectacleasing el seu disseny compacte.

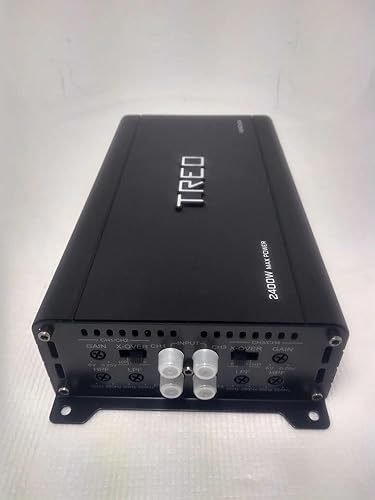

Figura 4.2: lateral view de la amplifier, highlighting the input and crossover controls for channels 1/2 and 3/4.

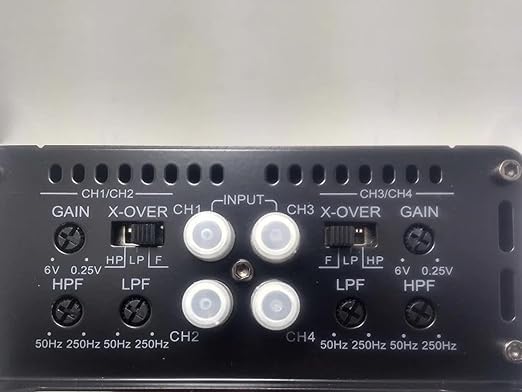

Figure 4.3: Close-up of the input section, showing GAIN controls, X-OVER switches (HP/LP/F), and RCA input jacks for channels 1/2 and 3/4.

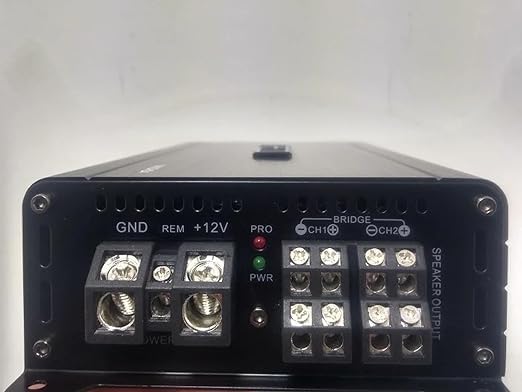

Figure 4.4: Close-up of the power and speaker output terminals. This view shows the GND (Ground), REM (Remote), +12V (Power) connections, and the speaker output terminals with bridging options. Status indicator lights (PRO, PWR) are also visible.
5. Configuració i instal·lació
Una instal·lació correcta és crucial per al rendiment i la seguretat del vostre amplificador. Segueix aquests passos amb atenció.
5.1 Connexions de cablejat
- Power (BATT +12V): Connect a fused power cable directly from the positive terminal of your vehicle's battery to the +12V terminal on the amplifier. Ensure the fuse is located within 18 inches of the battery.
- Terra (GND): Connect a ground cable of the same gauge as the power cable from the GND terminal on the amplifier to a clean, unpainted metal surface on the vehicle's chassis. Ensure a solid electrical connection.
- Remot (REM): Connecteu un cable d'encesa remota des de la sortida remota de la unitat principal al terminal REM del amplificador. Aquest cable fa que el ampengegueu i apagueu l'activador amb la unitat principal.
- Entrada RCA: Connecteu els cables RCA des del pre-emissor de la unitat principalamp outputs to the CH1/CH2 and CH3/CH4 INPUTs on the ampmés viu.
- Sortida de l'altaveu: Connect your speakers to the SPEAKER OUTPUT terminals. Pay close attention to polarity (+ and -). For bridged operation (2-channel mode), refer to the markings on the amplifier for correct connections.
5.2 Muntatge
- Choose a mounting location that is dry, well-ventilated, and away from direct sunlight or heat sources.
- Ensure the mounting surface is sturdy enough to support the amppes del vidador.
- Feu servir els cargols adequats per fixar-los ampvidador fermament.
6. Instruccions de funcionament
Un cop instal·lat, ajusteu el ampConfiguració del lifter per a una qualitat de so òptima.
6.1 Ajust de guany
- El control de GUANY coincideix amb el ampla sensibilitat d'entrada del lificador al nivell de sortida de la unitat principal.
- Start with the GAIN set to minimum (0.25V).
- Baixeu el volum de la unitat principal al 75% aproximadament del seu màxim.
- Slowly increase the GAIN control on the amplifier until you hear distortion, then back it off slightly.
6.2 Configuració del crossover (X-OVER)
The NANOHD4 features selectable crossover filters for each channel pair (CH1/CH2 and CH3/CH4).
- HPF (filtre de pas alt): Allows frequencies above the set point to pass through. Useful for full-range speakers to prevent low-frequency distortion.
- LPF (filtre de pas baix): Allows frequencies below the set point to pass through. Useful for subwoofers.
- F (Full Range): Desactiva el crossover, permetent que hi passin totes les freqüències.
Adjust the crossover frequency (50Hz - 250Hz) according to your speaker type and desired sound. For full-range speakers, typically use HPF. For subwoofers, use LPF.
7. Manteniment
Un manteniment regular garanteix la longevitat i un rendiment òptim del vostre ampmés viu.
- Neteja: Utilitzeu un drap suau i sec per netejar-lo amplifier''s exterior. Do not use harsh chemicals or abrasive cleaners.
- Ventilació: Periodically check that the amplifier's cooling fins are free from dust and debris to ensure proper heat dissipation.
- Connexions: Occasionally inspect all wiring connections to ensure they are secure and free from corrosion.
8. Solució De Problemes
Si teniu problemes amb el vostre amplificador, consulteu els següents problemes i solucions habituals.
| Problema | Causa possible | Solució |
|---|---|---|
| Sense alimentació (LED PWR apagat) | Fusible fundit, mala connexió d'alimentació/terra, sense senyal remot. | Check inline fuse, verify +12V and GND connections, ensure remote wire is connected and receiving 12V. |
| Amplifier goes into Protect Mode (PRO LED on) | Overheating, speaker short circuit, impedance too low. | Permetre amplifier to cool, check speaker wiring for shorts, ensure speaker impedance matches amplifier's rating. |
| Sense so | No hi ha senyal d'entrada, configuració de guany incorrecta, cables d'altaveu desconnectats. | Check RCA connections, adjust gain, verify speaker connections and polarity. |
| So distorsionat | Guany massa alt, mala connexió a terra, altaveus danyats. | Reduce gain, check ground connection, inspect speakers for damage. |
9. Especificacions
The following table details the technical specifications of the TREO NANOHD4 Mini Ampmés viu.

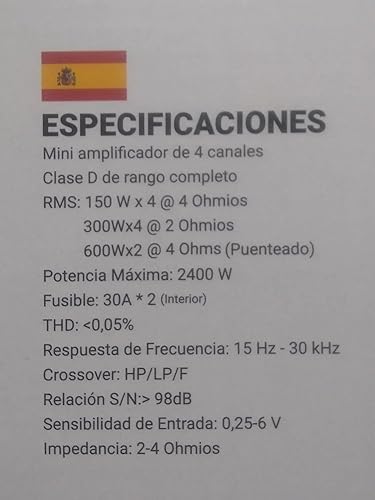

Figure 9.1: Original specifications sheet for the TREO NANOHD4 Mini Ampmés viu.
| Característica | Especificació |
|---|---|
| Potència RMS (4 ohms) | 150 watts x 4 canals |
| Potència RMS (2 ohms) | 300 watts x 4 canals |
| RMS Power (4 Ohms Bridged) | 600 watts x 2 canals |
| Potència màxima | 2400 watts |
| Classificació de fusibles | 30 Ampsx 2 |
| Distorsió harmònica total (THD) | <0.05% |
| Resposta de freqüència | 15 Hz - 30 kHz |
| Signal-to-Noise Ratio (S/N Ratio) | >98 dB |
| Encreuament | HP/LP/F (High Pass / Low Pass / Full Range) |
| Sensibilitat d'entrada | 0.25 - 6 volts |
| Impedància | 2-4 ohms |
| Dimensions del producte (L x A x A) | 3.94 x 3.94 x 3.94 polzades |
| Número de model de l'article | NANOHD4 |
| Fabricant | PROTEC |
10. Garantia i Suport
For warranty information and technical support, please refer to the documentation provided with your purchase or contact your authorized retailer. Keep your proof of purchase for warranty claims.
