1. Introducció
Aquest manual d'usuari proporciona instruccions detallades per a la placa base ASRock WRX90 WS EVO. Cobreix informació essencial per a la instal·lació, configuració, funcionament i manteniment correctes del sistema. Llegiu atentament aquest manual abans d'instal·lar o fer funcionar la placa base per garantir un rendiment òptim i evitar danys.
L'ASRock WRX90 WS EVO és una placa base per a workstation d'alt rendiment dissenyada per suportar processadors AMD Ryzen Threadripper PRO, oferint funcions robustes per a tasques informàtiques exigents.
2. Producte acabatview
La placa base ASRock WRX90 WS EVO està dissenyada per a estacions de treball professionals, amb un subministrament d'energia avançat, una àmplia connectivitat i compatibilitat amb memòria i emmagatzematge d'alta velocitat.
Característiques principals:
- Admet els processadors AMD Ryzen Threadripper PRO.
- Disseny robust de fases d'alimentació de 18+3+3 amb 110A SPS per a VCore.
- Vuit ranures DIMM DDR5 que admeten memòria registrada ECC de vuit canals, amb velocitats de fins a més de 7600 MHz (OC).
- Set ranures PCIe 5.0 x16 per a targetes d'expansió d'alt rendiment.
- Àudio HD integrat Realtek ALC1220 de 7.1 canals amb millora d'àudio Nahimic.
- Múltiples opcions d'emmagatzematge d'alta velocitat, com ara connectors Blazing M.2 (PCIe Gen5 x4), Hyper M.2 (PCIe Gen4 x4), MCIO i SlimSAS.
- Connectivitat USB completa que inclou ports USB4 Tipus C, USB 3.2 Gen2x2 Tipus C, USB 3.2 Gen2 Tipus A, USB 3.2 Gen1 i USB 2.0.

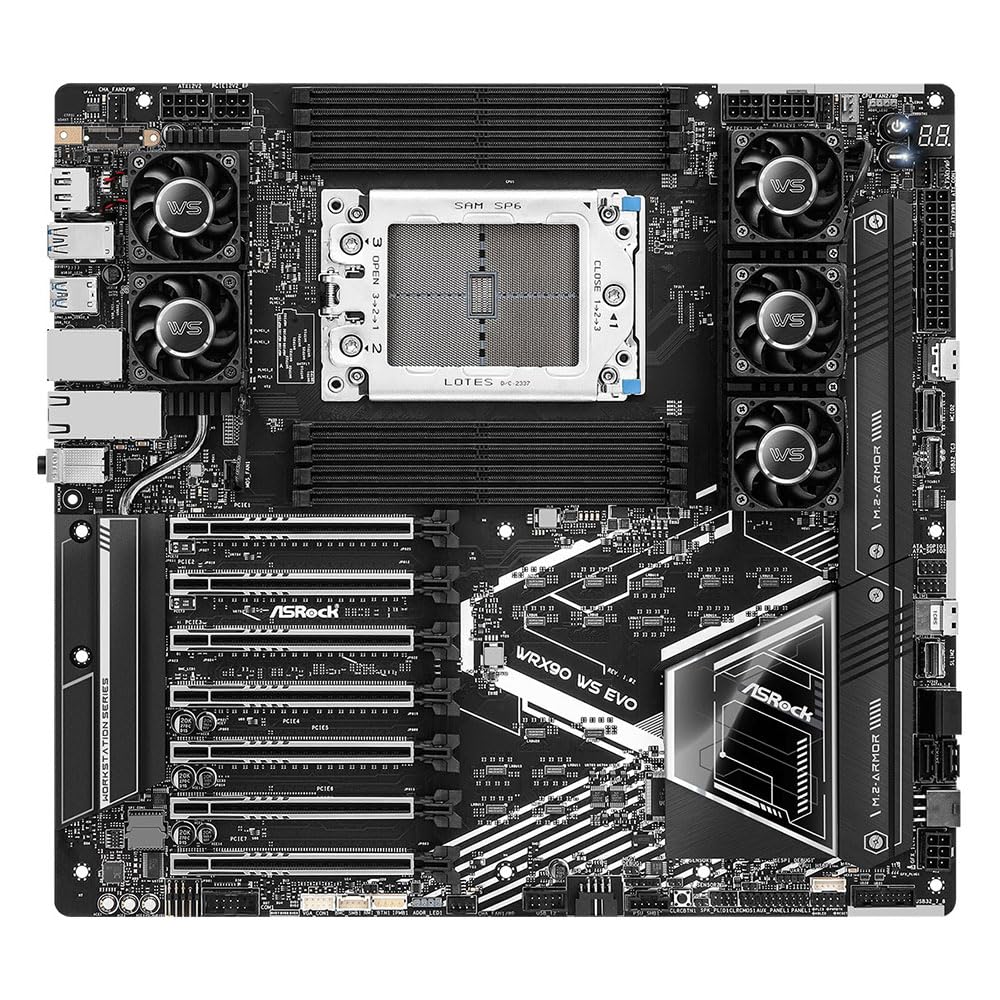

Figura 1: De dalt a baix view de la placa base ASRock WRX90 WS EVO. Aquesta imatge destaca el sòcol central de la CPU sTRX4, envoltat de vuit ranures DIMM DDR5 i diversos conjunts de ventiladors de refrigeració. Les set ranures PCIe 5.0 x16 són visibles a la part inferior, juntament amb diversos connectors i dissipadors de calor.
Figura 2: Angle view de la placa base ASRock WRX90 WS EVO. Aquesta perspectiva proporciona una visió més clara dels dissipadors de calor integrats per a VRM i unitats M.2, així com la disposició general dels components de la placa, incloent-hi el sòcol de la CPU i les ranures PCIe.
Figura 3: Panell d'E/S posterior de la placa base ASRX90 WS EVO. Aquesta imatge detalla els ports disponibles, incloent-hi diversos ports USB (Tipus A i Tipus C, inclòs USB4), ports Ethernet duals i connectors d'àudio, que ofereixen àmplies opcions de connectivitat.
3. Configuració i instal·lació
Una instal·lació correcta és crucial per a l'estabilitat i el rendiment del vostre sistema. Seguiu aquests passos amb atenció.
3.1 Precaucions de seguretat
- Desconnecteu sempre l'alimentació de la presa de corrent abans de manipular qualsevol component.
- Porteu una corretja antiestàtica al canell o toqueu sovint un objecte metàl·lic connectat a terra per descarregar l'electricitat estàtica.
- Manipuleu els components per les vores per evitar tocar les parts sensibles.
3.2 Instal·lació de components
- Instal·lació de la CPU: Obriu amb cura el mecanisme de retenció del sòcol sTRX4. Alineeu el processador AMD Ryzen Threadripper PRO amb el sòcol, assegurant-vos que la marca triangular de la CPU coincideixi amb la marca del sòcol. Col·loqueu amb cura la CPU al sòcol i fixeu el mecanisme de retenció.
- Instal·lació del refrigerador de CPU: Instal·la un refrigerador de CPU compatible dissenyat per al sòcol sTRX4. Assegura't d'aplicar la pasta tèrmica correctament i d'un muntatge segur.
- Instal·lació de memòria (RAM): Obriu els clips de les ranures DIMM DDR5. Introduïu els mòduls de memòria DDR5 ECC registrada fermament fins que els clips encaixin al seu lloc. Per a un rendiment òptim, ompliu la memòria en una configuració equilibrada entre els vuit canals, tal com es recomana al manual complet.
- Instal·lació de dispositius d'emmagatzematge: Instal·leu els SSD M.2 a les ranures Blazing M.2 o Hyper M.2, fixant-los amb els cargols o mecanismes de retenció proporcionats. Connecteu les unitats SATA als ports SATA3. Per als connectors MCIO i SlimSAS, consulteu el manual complet per obtenir instruccions de cablejat específiques.
- Instal·lació de la targeta d'expansió: Inseriu targetes d'expansió PCIe 5.0 x16 (per exemple, targetes gràfiques, targetes de xarxa) a les ranures PCIe desitjades, assegurant-vos que estiguin completament col·locades i fixades amb els clips de retenció de la carcassa.
- Connexió d'alimentació: Connecteu el connector d'alimentació ATX de 24 pins i els connectors d'alimentació de la CPU de 8/4 pins de la font d'alimentació a la placa base. Important: Assegureu-vos que tots els cables d'alimentació PCIe necessaris (inclosos els connectors d'alimentació PCIe suplementaris de 6 o 8 pins de la placa base, si n'hi ha) estiguin connectats per proporcionar alimentació adequada a les ranures PCIe, especialment quan feu servir diverses targetes d'expansió d'alta potència.
- Connexions del panell frontal: Connecteu els connectors del panell frontal (botó d'engegada, botó de reinici, ports USB, endolls d'àudio, indicadors LED) als seus respectius pins de la placa base. Consulteu el diagrama de distribució de la placa base al manual complet per conèixer la ubicació exacta dels pins.
- Muntatge: Fixeu la placa base a la carcassa del vostre PC utilitzant els separadors i cargols adequats.
4. Instruccions de funcionament
Un cop instal·lats i connectats tots els components, podeu procedir amb l'inici i la configuració inicials del sistema.
4.1 Encès inicial
- Connecteu el monitor, el teclat i el ratolí.
- Connecteu la font d'alimentació a una presa de corrent i engegueu l'interruptor de la font d'alimentació.
- Premeu el botó d'engegada de la carcassa del vostre PC.
4.2 Configuració de la BIOS/UEFI
En l'arrencada inicial, premeu la tecla designada (normalment Del or F2) per entrar a la utilitat de configuració de la BIOS/UEFI. Aquí podeu configurar els paràmetres del sistema, com ara l'ordre d'arrencada, el processador de memòriafiles, configuració de la CPU i activar/desactivar els perifèrics integrats.
4.3 Instal·lació del sistema operatiu
Inseriu el suport d'instal·lació del sistema operatiu (unitat USB o DVD) i seguiu les instruccions que apareixen a la pantalla per instal·lar el vostre sistema operatiu preferit. Després de la instal·lació, instal·leu tots els controladors necessaris des de l'ASRock. weblloc web o el CD/USB del controlador inclòs per obtenir un rendiment òptim.
4.4 IPMI (Interfície intel·ligent de gestió de plataformes)
Aquesta placa base inclou IPMI per a la gestió remota. Consulteu el manual d'IPMI dedicat o el suport d'ASRock. webper obtenir instruccions detallades sobre la configuració i l'ús de les funcionalitats d'IPMI, com ara el control remot de l'alimentació, la supervisió del sistema i KVM sobre IP.
5. Manteniment
Un manteniment regular ajuda a garantir la longevitat i el funcionament estable de la placa base i del sistema.
- Eliminació de pols: Netegeu periòdicament la pols de l'interior de la carcassa de l'ordinador, especialment dels ventiladors, dissipadors de calor i zones de ventilació, amb aire comprimit. Assegureu-vos que el sistema estigui apagat i desendollat abans de netejar-lo.
- Actualitzacions de la BIOS/UEFI: Comproveu l'ASRock webVisiteu el lloc web regularment per obtenir actualitzacions de la BIOS/UEFI. Les actualitzacions poden millorar l'estabilitat, la compatibilitat i el rendiment del sistema. Seguiu atentament les instruccions d'ASRock quan realitzeu actualitzacions de la BIOS/UEFI.
- Actualitzacions de controladors: Mantingueu els controladors dels dispositius actualitzats per garantir la compatibilitat i un rendiment òptim amb el vostre sistema operatiu i maquinari.
- Bateria CMOS: La placa base utilitza una pila CR2032 per al CMOS. Si teniu problemes per restablir la configuració de la BIOS, és possible que hàgiu de substituir la pila.
6. Solució De Problemes
Si teniu problemes, consulteu els passos habituals de resolució de problemes següents.
6.1 Sense alimentació / Sense POST (autoprova d'engegada)
- Comproveu les connexions d'alimentació: Assegureu-vos que els connectors d'alimentació de la CPU ATX de 24 pins i de 8/4 pins estiguin ben connectats. Verifiqueu que tots els connectors d'alimentació PCIe suplementaris de la placa base també estiguin connectats, ja que són crucials per al funcionament de la ranura PCIe.
- Verificació dels components: Assegureu-vos que la CPU, la RAM i la targeta gràfica (si s'utilitza) estiguin instal·lades i col·locades correctament.
- Esborra CMOS: Consulteu el manual complet per obtenir instruccions sobre com esborrar el CMOS, cosa que pot resoldre problemes d'arrencada causats per una configuració incorrecta de la BIOS.
- Arrencada mínima: Prova d'arrencar només amb els components essencials (CPU, una memòria RAM, targeta gràfica si no hi ha gràfica integrada) per aïllar el problema.
6.2 Inestabilitat / Fallades del sistema
- Comprovar les temperatures: Monitoritza les temperatures de la CPU i la GPU per assegurar-te que els components no s'escalfin massa.
- Prova de memòria: Executeu una eina de diagnòstic de memòria per comprovar si hi ha mòduls de RAM defectuosos.
- Problemes del controlador: Assegureu-vos que tots els controladors estiguin actualitzats i instal·lats correctament.
- Font d'alimentació: Verifiqueu que la vostra font d'alimentació (PSU) tingui prou aiguatage i funciona correctament.
6.3 Problemes d'IPMI
Si la funcionalitat IPMI no funciona com s'espera, assegureu-vos que el port LAN IPMI dedicat estigui connectat i configurat correctament. Comproveu si hi ha actualitzacions de firmware per al controlador IPMI al suport d'ASRock. weblloc. Si els problemes persisteixen, consulteu el servei d'assistència tècnica d'ASRock.
7. Especificacions
A continuació es mostren les especificacions tècniques de la placa base ASRock WRX90 WS EVO.
| Característica | Especificació |
|---|---|
| Nom del model | WRX90 WS EVO |
| Socket de CPU | sTRX4 |
| Processadors compatibles | AMD Ryzen Threadripper PRO |
| Tipus de xipset | AMD WRX90 |
| Tecnologia de memòria RAM | DDR5 ECC registrat |
| Ranures de memòria | 8 DIMM DDR5 (vuit canals) |
| Velocitat màxima de memòria | Fins a 7600+ MHz (OC) |
| PCIe tragamonedas | 7 x PCIe 5.0 x16 |
| Àudio | Realtek ALC1220 7.1 CH àudio HD, Nahimic Audio |
| Ports SATA | 4 x SATA3 |
| M.2 Ranures | 1 x Blazing M.2 (PCIe Gen5 x4), 1 x Hyper M.2 (PCIe Gen4 x4) |
| Connectors MCIO | 2 x MCIO (PCIe Gen5 x4 / 4 SATA3) |
| Connectors SlimSAS | 2 x SlimSAS SFF-8654 (PCIe Gen4 x4, un amb 4 SATA3) |
| Ports USB posteriors | 2 x USB4 Tipus-C, 4 x USB 3.2 Gen2 Tipus-A, 2 x USB 3.2 Gen1 |
| Ports USB frontals | 1 x USB 3.2 Gen2x2 Tipus-C, 2 x USB 3.2 Gen1, 4 x USB 2.0 |
| Bateria CMOS | 1 x CR2032 |
| Pes de l'article | 6.8 lliures |
8. Informació de la garantia
Per conèixer els termes i condicions detallats de la garantia, consulteu la targeta de garantia inclosa amb el producte o visiteu el lloc web oficial d'ASRock. weblloc. La cobertura de la garantia normalment inclou defectes de materials i fabricació en condicions d'ús normal. Conserveu el comprovant de compra per a reclamacions de garantia.
9. Suport
Per obtenir més ajuda, suport tècnic, descàrregues de controladors, actualitzacions de la BIOS i preguntes freqüents, visiteu el lloc web de suport oficial d'ASRock. weblloc:
https://www.asrock.com/support
També podeu contactar directament amb el servei d'atenció al client d'ASRock a través de la informació de contacte que es proporciona a la seva pàgina web. weblloc.
