1. Introducció
El BAOFENG UV-5RM Plus és un walkie-talkie multibanda avançat dissenyat per a una comunicació fiable i versàtil. Aquesta versió millorada de l'UV-5R ofereix una banda de freqüència de recepció ampliada, incloent-hi bandes d'aviació i policia, una bateria més gran de 2500 mAh amb càrrega USB-C i noves funcions com ara la còpia de freqüència amb una sola tecla i la marcació DTMF manual. També compta amb una pantalla a color més gran d'1.77 polzades per a una millor experiència d'usuari. Aquest manual proporciona informació essencial per configurar, operar, mantenir i solucionar problemes del dispositiu.
Imatge 1.1: Walkie-talkie multibanda BAOFENG UV-5RM Plus. Aquesta imatge mostra la part frontal view del walkie-talkie, destacant la pantalla, el teclat numèric i l'antena.
2. Contingut del paquet
Si us plau, verifiqueu que tots els elements siguin presents al vostre paquet:
- 1 x Ràdio BAOFENG UV-5RM Plus
- 1 x antena
- 1 bateria de ions de liti de 2500 mAh
- 1 x cable de càrrega tipus C
3. Configuració
3.1 Instal·lació de la bateria
- Assegureu-vos que la ràdio estigui apagada.
- Alineeu la bateria de ions de liti de 2500 mAh amb el compartiment de la bateria a la part posterior de la ràdio.
- Feu lliscar la bateria cap amunt fins que sentiu un clic i encaixi fermament al seu lloc.
3.2 Càrrega de la bateria
L'UV-5RM Plus compta amb una còmoda càrrega USB-C, que permet carregar la ràdio amb diverses fonts d'alimentació.
- Connecteu el cable de càrrega tipus C proporcionat al port USB-C del lateral de la ràdio.
- Connecteu l'altre extrem del cable a una font d'alimentació USB compatible (per exemple, un adaptador de paret, un carregador de cotxe, un port USB d'un ordinador portàtil).
- L'indicador de càrrega de la ràdio mostrarà l'estat de càrrega.
Imatge 3.1: Opcions de càrrega de tipus C. Aquesta imatge il·lustra diversos mètodes per carregar la ràdio, com ara la càrrega a la paret, la càrrega amb un carregador extern, la càrrega amb un cotxe i la càrrega d'un ordinador portàtil a través del port USB-C.
3.3 Fixació de l'antena
Cargoleu l'antena en sentit horari al connector de l'antena a la part superior de la ràdio fins que quedi ajustada amb els dits. No l'estrengueu massa.
4. Instruccions de funcionament
4.1 Engegada/Apagada i control de volum
Per encendre la ràdio, gireu el botó de volum en sentit horari. Continueu girant per ajustar el volum. Per apagar-la, gireu el botó en sentit antihorari fins que faci clic.
4.2 Selecció de canals i rang de freqüències
L'UV-5RM Plus admet 999 canals. Podeu canviar entre canals mitjançant les tecles de fletxa AMUNT/AVALL o introduint directament la freqüència amb el teclat numèric. La ràdio transmet en les freqüències de 144-146 MHz i 430-440 MHz, i ofereix una recepció ampliada que cobreix les bandes d'aviació i policia.
4.3 Còpia de freqüència d'una sola clau
Aquesta funció permet la replicació ràpida de freqüències d'una altra ràdio. Premeu el botó dedicat per copiar freqüències per iniciar el procés de cerca i còpia, cosa que simplifica la configuració de la comunicació.

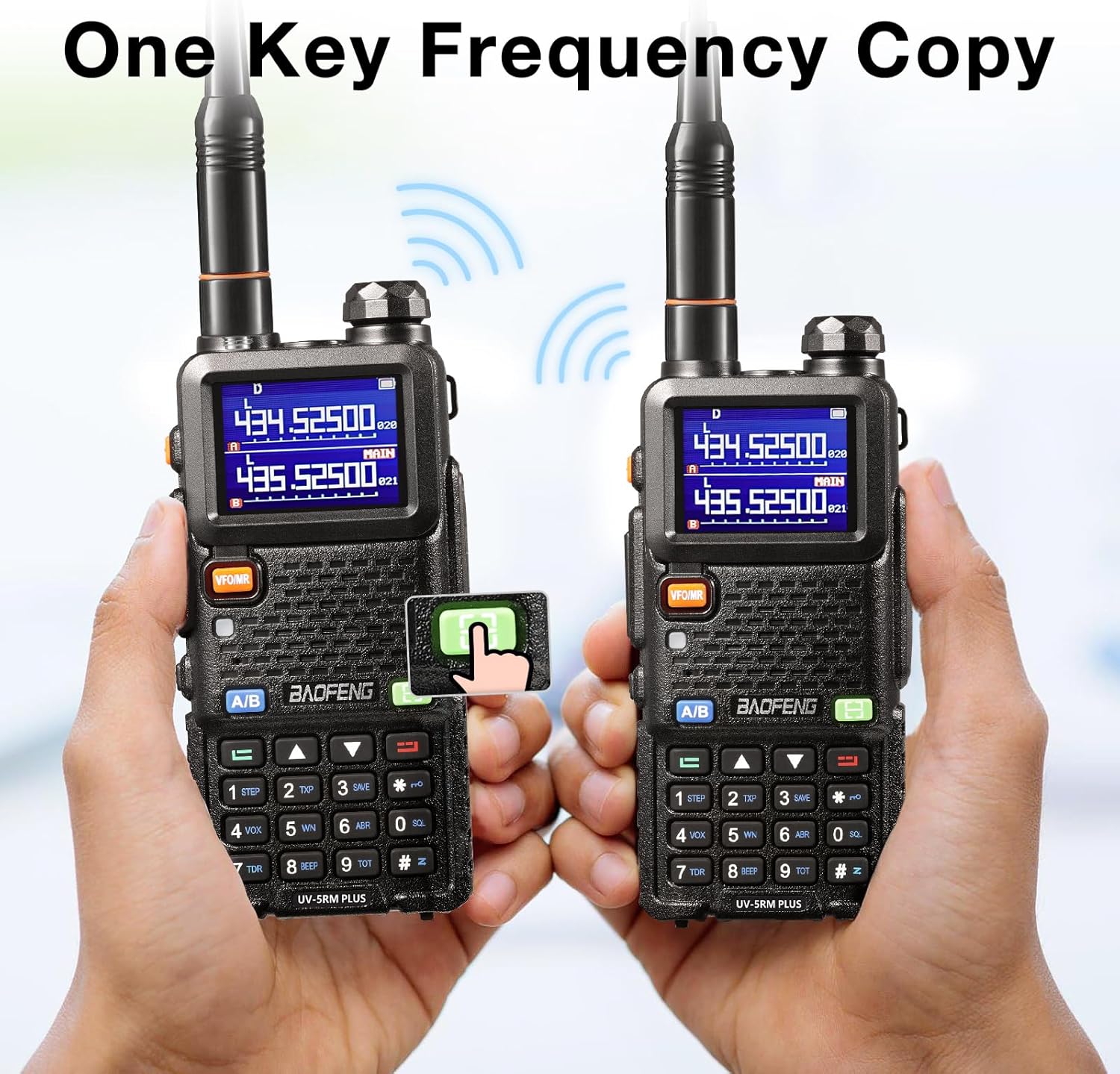

Imatge 4.1: Còpia de freqüència amb una sola tecla. Aquesta imatge demostra la funció de còpia de freqüència amb una sola tecla, mostrant dues ràdios i una mà prement el botó de copiar en una per replicar la freqüència de l'altra.
4.4 Marcació manual DTMF
La funció de marcatge manual DTMF (Dual-Tone Multi-Frequency) permet enviar tons DTMF directament des del teclat numèric, útil per accedir a repetidors o altres sistemes que requereixen seqüències de tons.
Imatge 4.2: Marcació manual DTMF. Aquesta imatge mostra una mà operant el teclat numèric de la ràdio per marcar manualment tons DTMF.
4.5 VOX i silenciador
- VOX (Central Operada per Veu): Permet el funcionament amb mans lliures transmetent quan detecta la teva veu. Ajusta la sensibilitat VOX al menú.
- Suprimir: Elimina el soroll de fons silenciant l'altaveu fins que es rep un senyal amb prou força. El nivell de silenciament es pot ajustar per adaptar-se al vostre entorn.
4.6 actualitzacions de microprogramari
L'UV-5RM Plus admet firmware de codi obert, cosa que permet als usuaris personalitzar i actualitzar la funcionalitat de la ràdio. Les actualitzacions de firmware normalment es poden trobar i aplicar a través de plataformes com GitHub, cosa que proporciona flexibilitat als usuaris avançats.
Imatge 4.3: Actualització del firmware al GitHub. Aquesta imatge mostra la ràdio connectada a un ordinador portàtil que mostra un repositori del GitHub, il·lustrant el procés d'actualització del firmware.
4.7 Pantalla
La ràdio compta amb una pantalla a color més gran d'1.77 polzades, que proporciona una visibilitat clara de les freqüències, els canals i altra informació operativa.
Imatge 4.4: UV-5R millorada. Pantalla més gran i acolorida. Aquesta imatge destaca la pantalla més gran i acolorida de l'UV-5RM Plus, que mostra informació de freqüència i compara la seva mida amb els models més antics.
5. Manteniment
5.1 Neteja
Netegeu la superfície de la ràdio amb un drap suauamp drap. No utilitzeu productes químics agressius ni netejadors abrasius. Assegureu-vos que la ràdio estigui seca abans d'utilitzar-la o carregar-la.
5.2 Cura de la bateria
- Eviteu descarregar completament la bateria amb freqüència per allargar-ne la vida útil.
- Carregueu la bateria en un entorn fresc i sec.
- Si guardeu la ràdio durant un període prolongat, carregueu la bateria al 50% aproximadament i traieu-la del dispositiu.
5.3 Emmagatzematge
Guardeu la ràdio en un lloc fresc i sec, allunyat de la llum solar directa, temperatures extremes i materials corrosius. Mantingueu-la allunyada de la pols i la humitat.
6. Solució De Problemes
| Problema | Solució |
|---|---|
| La ràdio no s'encén. | Assegureu-vos que la bateria estigui correctament instal·lada i carregada. Comproveu si la bateria està esgotada. |
| No hi ha transmissió o mala recepció. | Comproveu la connexió de l'antena. Verifiqueu la configuració de freqüència i assegureu-vos que esteu dins de l'abast d'altres ràdios o repetidors. Ajusteu el nivell de silenciament. |
| L'indicador de bateria mostra ràpidament una càrrega baixa. | Assegureu-vos que la bateria estigui completament carregada. El rendiment de la bateria pot degradar-se amb el temps; considereu la possibilitat de substituir-la si és significativament antiga. |
| No es pot copiar la freqüència. | Assegureu-vos que la ràdio transmissora estigui a prop i transmetent activament a la freqüència desitjada durant el procés de còpia. |
Si els problemes persisteixen després d'intentar aquestes solucions, consulteu la secció de garantia i assistència per obtenir més ajuda.
7. Especificacions
| Característica | Detall |
|---|---|
| Marca | baofeng |
| Model | UV5RM Plus |
| Tecnologia del sintonitzador | UHF i VHF |
| Rang de freqüència (TX) | 144-146 MHz i 430-440 MHz |
| Capacitat de la bateria | 2500 mAh d'ions de liti |
| Nombre de canals | 999 |
| Mida de la pantalla | 1.77 polzades (color) |
| Carregant | USB tipus C |
| Pes | 300 grams |
| Dimensions (paquet) | 21.7 x 18 x 6.9 cm |
| Nivell de resistència a l'aigua | No resistent a l'aigua |
8. Garantia i Suport
Aquest producte inclou una garantia estàndard del fabricant. Per conèixer els termes i condicions específics de la garantia, consulteu la documentació inclosa amb la compra o poseu-vos en contacte directament amb el venedor. Per a assistència tècnica, assistència per a la resolució de problemes més enllà d'aquest manual o consultes sobre peces de recanvi, poseu-vos en contacte amb el centre de servei autoritzat de Baofeng o amb el vostre punt de compra.
