Ràdio amateur BAOFENG K5 Plus, walkie-talkie de mà de llarg abast, receptor meteorològic NOAA d'alta potència, carregador USB-C de còpia de freqüència, K5PLUS AR-5RM, ràdio bidireccional amb 4 bateries de 2500 mAh (paquet de 2), manual d'usuari

1. Introducció

La BAOFENG K5 Plus és una ràdio amateur de mà versàtil dissenyada per a comunicacions fiables de llarg abast. Compta amb configuracions de sortida de triple potència (Alta/Mig/Baixa), 999 canals programables i una pantalla LED a color nítida d'1.77 polzades. Les funcionalitats clau inclouen VOX, DTMF i una funció de còpia ràpida de freqüència, que permet una configuració eficient sense entrada manual. Equipada amb una bateria de 2500 mAh, admet múltiples mètodes de càrrega, com ara USB-C i una base de càrrega. La K5 Plus també integra un receptor meteorològic NOAA amb 10 canals dedicats per a alertes meteorològiques puntuals, cosa que la fa adequada per a diverses activitats a l'aire lliure i preparació per a emergències.

2. Producte acabatview

Familiaritzeu-vos amb els components i els controls de la vostra ràdio K5 Plus.

Diagrama de la ràdio BAOFENG K5 Plus amb les parts etiquetades

Figura 2.1: Diagrama etiquetat de la ràdio K5 Plus, que mostra l'antena, la llanterna LED, el botó d'engegada/volum, el pestell d'alliberament de la bateria, la pantalla LCD en color, la tecla de mode V/M, l'altaveu i el micròfon, la tecla PTT, el connector d'accessoris, les tecles SK1/SK2, la tecla MENU, les tecles de navegació, la tecla BAND, la tecla de selecció A/B, la tecla EXIT, el teclat numèric, el port de càrrega tipus C i l'indicador de càrrega tipus C.

3. Què hi ha a la caixa

El paquet BAOFENG K5 Plus inclou els següents elements:

2 ràdios walkie-talkie K5 Plus
4 bateries de ions de liti de 2500 mAh
2 antenes originals
2 antenes d'alt guany 771
2 x cables de càrrega USB
2 carregadors d'escriptori (bases de càrrega)
2 x clips de cinturó
2 auriculars
1 cable de programació USB
1 Manual d'usuari

Contingut del paquet BAOFENG K5 Plus, que inclou dues ràdios, quatre bateries, dos cables USB, dos carregadors d'escriptori, dues antenes i dos auriculars.

Figura 3.1: Tots els components inclosos al paquet BAOFENG K5 Plus.

4. Característiques clau

El BAOFENG K5 Plus ofereix una gamma de funcions dissenyades per a una comunicació i una utilitat millorades:

Sortida de triple potència: Nivells de potència alt, mitjà i baix ajustables per a diverses necessitats de comunicació i conservació de la bateria.
999 canals: Àmplia capacitat de canals per a diverses configuracions de comunicació.
Pantalla LED a color d'1.77'': Proporciona una visualització clara de la informació de freqüència, canal i estat.
Funció VOX: Transmissió accionada per veu per a un funcionament amb mans lliures.
Funció DTMF: Senyalització multifreqüència de doble to per a funcions de comunicació avançades.
Còpia de freqüència ràpida: Copia ràpidament les freqüències d'altres ràdios sense entrada manual.
Mètodes de càrrega múltiples: Admet tant la càrrega directa USB-C com la càrrega de base tradicional.
Receptor meteorològic de la NOAA: Accés a 10 canals de la NOAA per a alertes i previsions meteorològiques en temps real.
Cable de programació USB: Compatible amb el programari CHIRP per a una programació personalitzada.
Llanterna LED integrada: Proporciona il·luminació quan cal.

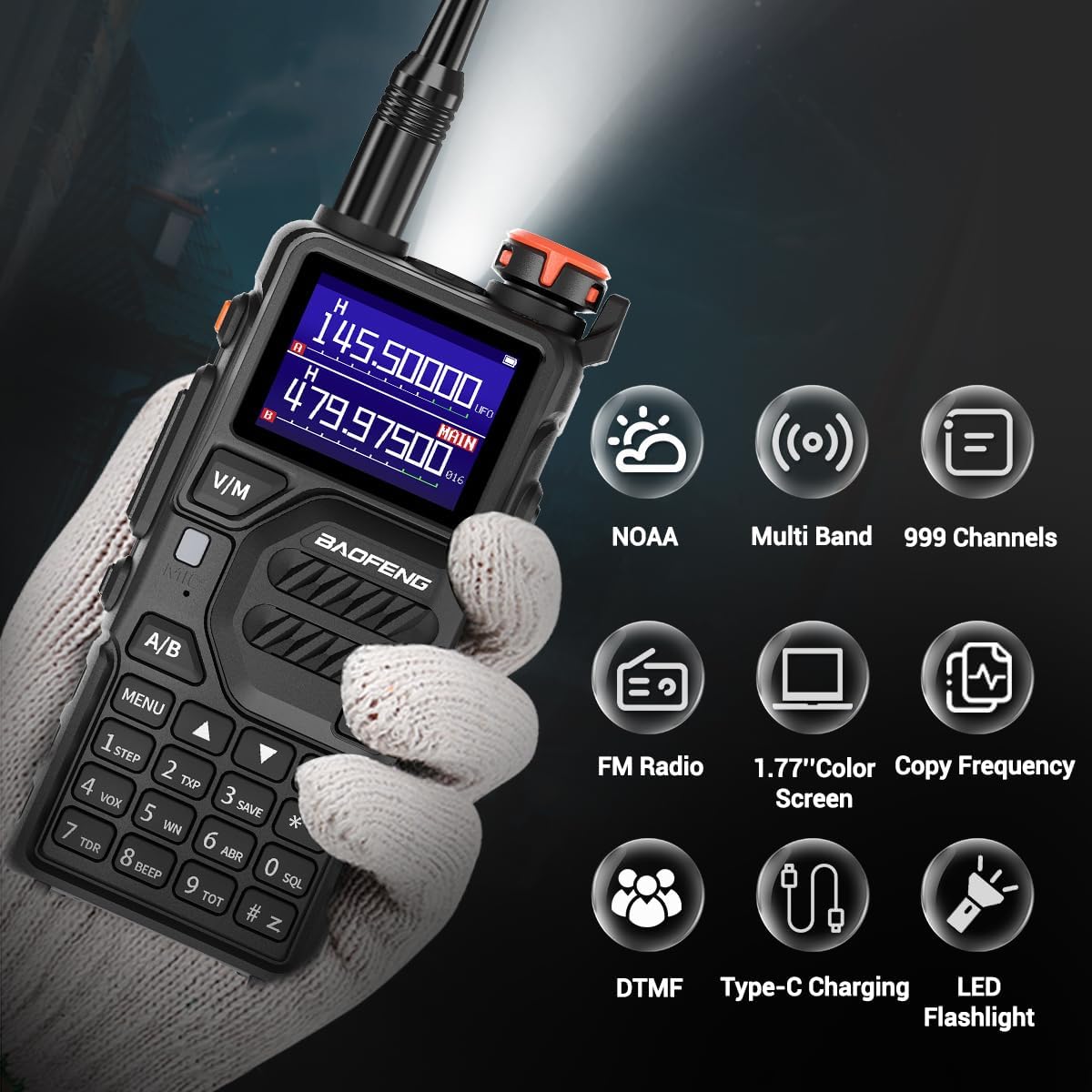

Ràdio BAOFENG K5 Plus a la mà, amb icones que representen funcions com NOAA, multibanda, 999 canals, ràdio FM, pantalla a color d'1.77 polzades, freqüència de còpia, DTMF, càrrega tipus C i llanterna LED.

Figura 4.1: Representació visual de les principals característiques del K5 Plus.

5. Configuració

5.1 Instal·lació de la bateria

Assegureu-vos que la ràdio estigui apagada.
Localitzeu el compartiment de la bateria a la part posterior de la ràdio.
Alineeu la bateria amb les ranures del compartiment.
Empenyeu suaument la bateria al seu lloc fins que faci clic, cosa que bloqueja el pestell d'alliberament de la bateria.

5.2 Càrrega de la bateria

El K5 Plus admet tant la càrrega directa USB-C com la càrrega a través de la base d'escriptori inclosa.

Càrrega USB-C: Connecteu el cable USB-C proporcionat al port tipus C del lateral de la ràdio i a una font d'alimentació USB compatible (per exemple, un adaptador de paret, un carregador extern, un port USB de l'ordinador). L'indicador de càrrega s'il·luminarà.
Càrrega de la base d'escriptori: Col·loca la ràdio a la base de càrrega d'escriptori. Assegura't que els contactes de càrrega de la ràdio estiguin alineats amb els de la base. Connecta el carregador d'escriptori a una presa de corrent. L'indicador de càrrega de la base mostrarà l'estat de càrrega.

Ràdio BAOFENG K5 Plus carregada mitjançant un cable USB-C i també mostrada en una base de càrrega d'escriptori, amb icones per a l'adaptador de paret USB, la càrrega del vehicle, la càrrega de l'ordinador i la càrrega del banc d'alimentació.

Figura 5.1: Diversos mètodes per carregar la ràdio K5 Plus.

5.3 Fixació de l'antena

Cargoleu l'antena en sentit horari al connector de l'antena a la part superior de la ràdio fins que quedi ajustada amb els dits. No l'estrengueu massa.

6. Instruccions de funcionament

6.1 Engegada/Apagada i control de volum

Encès: Gireu el botó d'engegada/volum en sentit horari fins que sentiu un clic i la pantalla s'il·lumini.
Apagar: Gireu el botó d'engegada/volum en sentit antihorari fins que sentiu un clic i la pantalla s'apagui.
Ajust de volum: Gireu el botó d'engegada/volum en sentit horari per augmentar el volum i en sentit antihorari per disminuir-lo.

6.2 Funció de còpia de freqüència

El K5 Plus permet copiar ràpidament freqüències d'una altra ràdio.

Pas 1: Engegueu el walkie-talkie K5 Plus i premeu la tecla "BAND". La pantalla mostrarà "Cerca".
Pas 2: Premeu i manteniu premut el botó PTT de l'altre walkie-talkie per transmetre la seva freqüència. Mentre transmet, el vostre K5 Plus cercarà la freqüència. Un cop trobada, premeu la tecla "MENU" per confirmar.
Pas 3: Canvia el teu K5 Plus al mode de canal. La pantalla mostrarà ara la freqüència copiada i podràs començar a comunicar-te.

Guia visual en tres passos sobre com copiar ràpidament la freqüència entre dues ràdios BAOFENG.

Figura 6.1: Passos detallats per utilitzar la funció Freqüència de còpia ràpida.

6.3 Receptor meteorològic de la NOAA

El K5 Plus pot rebre emissions meteorològiques de la NOAA per mantenir-vos informats de les condicions meteorològiques.

Per accedir als canals meteorològics de la NOAA, navegueu pel menú de la ràdio o utilitzeu una tecla de funció específica si està disponible (consulteu el manual d'usuari complet per a les assignacions específiques de les tecles).
La ràdio té 10 canals NOAA preprogramats per rebre informació meteorològica de manera eficaç.

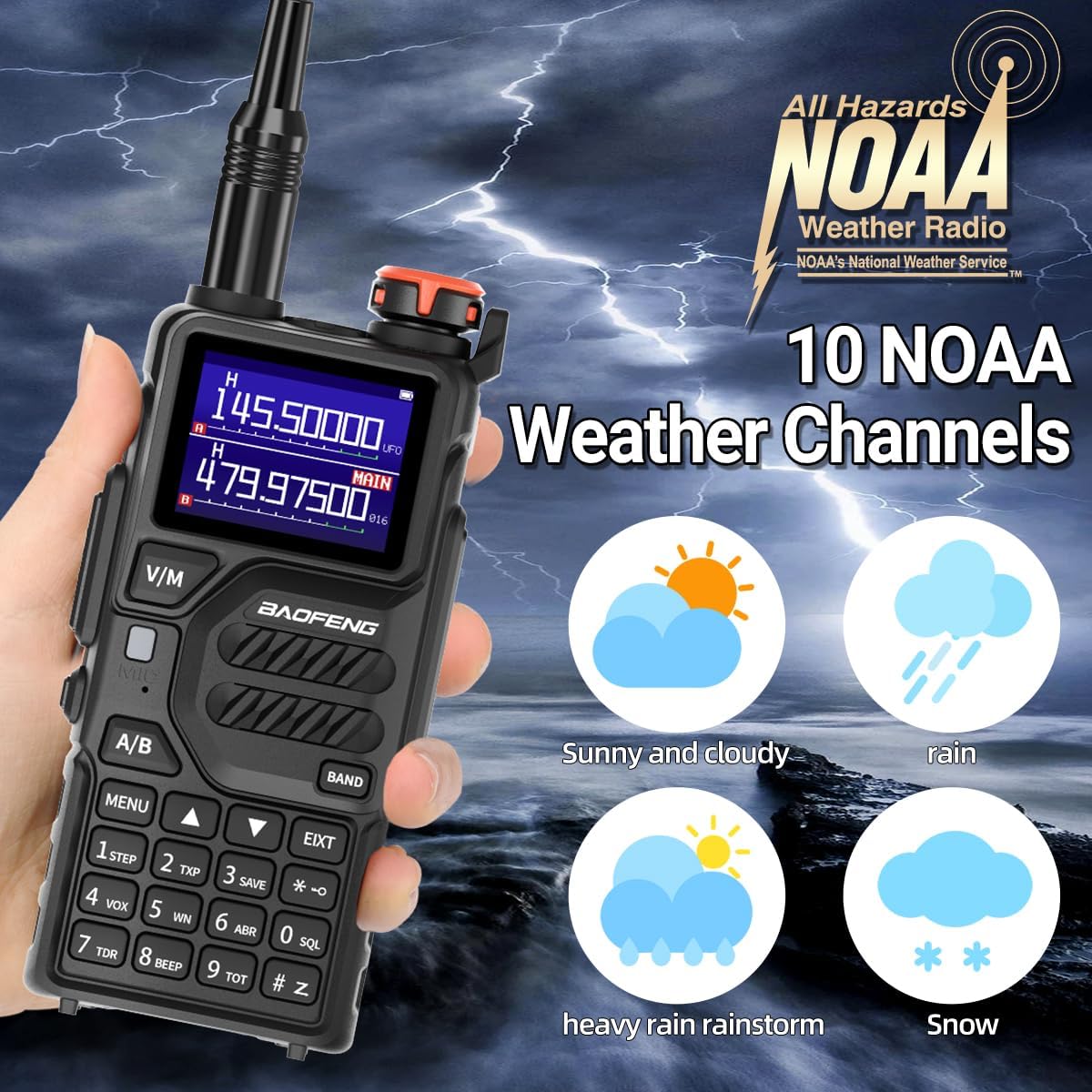

Ràdio BAOFENG K5 Plus que mostra els canals meteorològics de la NOAA, amb icones per a condicions meteorològiques assolellades, ennuvolades, pluja, pluja intensa i neu.

Figura 6.2: K5 Plus mostrant els canals meteorològics i les icones meteorològiques de la NOAA.

6.4 Funció DTMF

La funció DTMF (Dual-Tone Multi-Frequency) permet una senyalització avançada, incloent-hi trucades individuals, trucades de grup i trucades completes.

Utilitzeu el teclat numèric per introduir tons DTMF per a funcions específiques o trucades selectives.
Consulteu el manual d'usuari complet per obtenir instruccions detallades sobre la configuració i l'ús de les funcions DTMF.

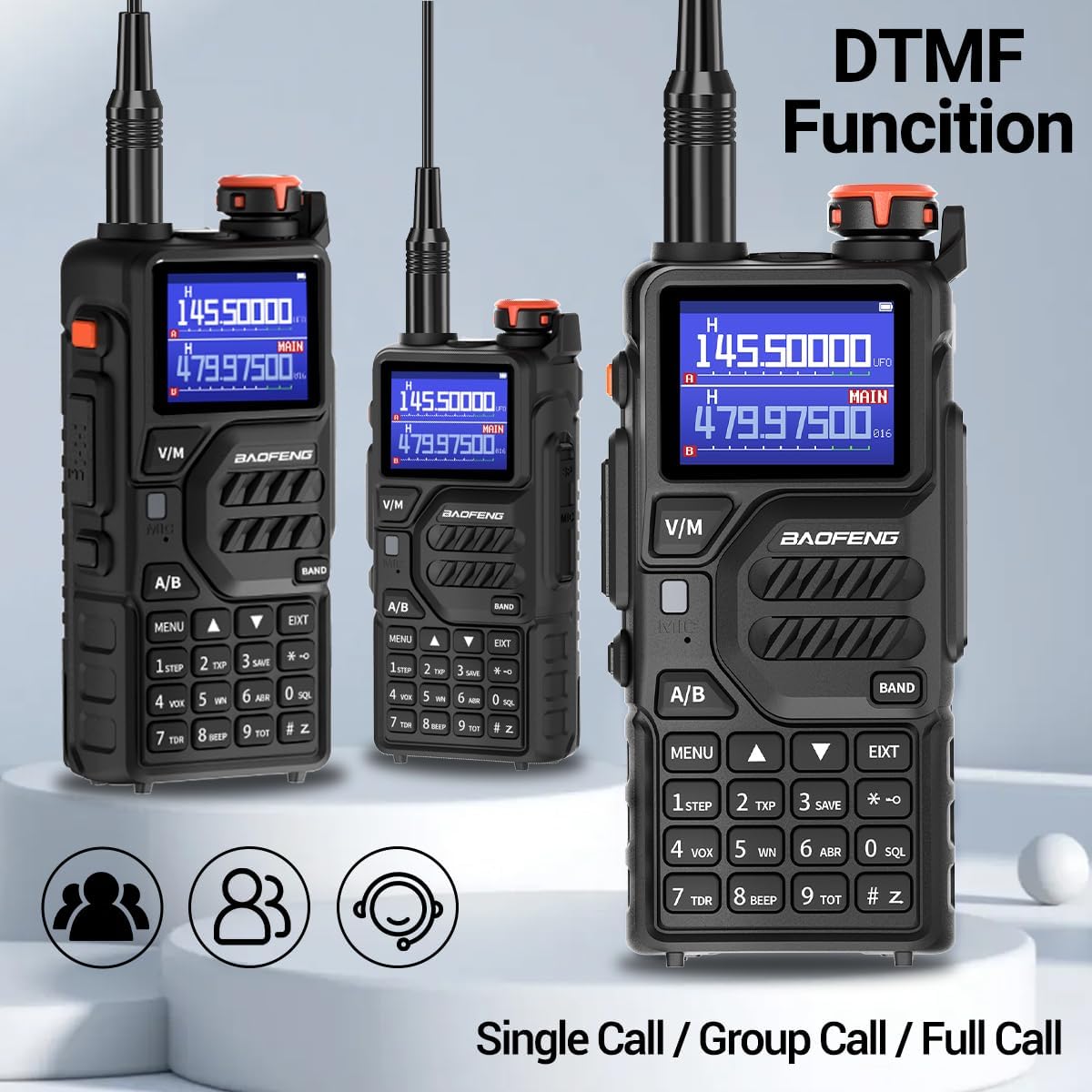

Tres ràdios BAOFENG K5 Plus que demostren la funció DTMF per a trucades individuals, trucades de grup i trucades completes.

Figura 6.3: Funcionalitat DTMF per a diversos tipus de trucades.

6.5 Programació amb CHIRP

El K5 Plus admet la programació mitjançant el programari CHIRP amb el cable de programació USB inclòs.

Connecteu el cable de programació USB a la ràdio i a l'ordinador.
Baixeu i instal·leu la darrera versió del programari CHIRP.
Seguiu les instruccions de CHIRP per llegir i escriure a la ràdio, cosa que permet personalitzar els canals, les freqüències i altres configuracions. Cerca model K5-PLUS dins de CHIRP.

Cable de programació USB connectat a un ordinador portàtil i una ràdio BAOFENG K5 Plus, que mostra una interfície de programari per a la comunicació per ràdio.

Figura 6.4: Cable de programació USB per a la compatibilitat amb el programari CHIRP.

7. Manteniment

Un manteniment adequat garanteix la longevitat i el rendiment òptim de la teva ràdio K5 Plus.

Neteja: Utilitzeu un suau, damp drap per netejar l'exterior de la ràdio. Eviteu productes químics agressius o netejadors abrasius.
Cura de la bateria: Carregueu les piles completament abans del primer ús. Eviteu sobrecarregar o descarregar completament les piles. Guardeu les piles en un lloc fresc i sec quan no les utilitzeu durant períodes prolongats.
Emmagatzematge: Guardeu la ràdio en un lloc sec i sense pols, allunyat de la llum solar directa i de temperatures extremes.
Cura de l'antena: No doblegueu ni forceu l'antena. Assegureu-vos que estigui ben fixada durant el funcionament.

8. Solució De Problemes

Si teniu problemes amb la ràdio K5 Plus, consulteu els següents problemes i solucions habituals:

Problema	Causa possible	Solució
La ràdio no s'encén	Bateria baixa o gastada; bateria instal·lada incorrectament	Carregueu la bateria; assegureu-vos que la bateria estigui correctament instal·lada i enganxada.
No es pot transmetre ni rebre	Freqüència/canal incorrecte; antena no connectada; fora de l'abast	Verifiqueu la configuració de freqüència/canal; assegureu-vos que l'antena estigui ben connectada; acosteu-vos a l'altra ràdio.
Mala qualitat d'àudio	Volum baix; nivell de silenciador massa alt; interferències	Ajusteu el volum; baixeu el nivell de silenciament; allunyeu-vos de les fonts d'interferència.
La còpia de freqüència falla	Transmissió de ràdio massa lluny o no transmissió correcta	Assegureu-vos que la ràdio transmissora estigui a prop i transmetent activament durant el procés de còpia.

9. Especificacions

Especificacions tècniques de la ràdio amateur BAOFENG K5 Plus:

Característica	Detall
Número de model	K5PLUS
Marca	BAOFENG
Nombre de canals	999
Interval de freqüència	VHF UHF
Interval de conversa màxim	5 milles
Tipus de bateria	Ió de liti (2500 mAh)
Voltage	7.4 volts (CC)
Tipus de pantalla	Pantalla LED a color d'1.77''
Mètodes de càrrega	USB-C, carregador de base d'escriptori
Característiques especials	Llarg abast, recarregable, llanterna integrada, alerta meteorològica, bloqueig del teclat, freqüència de còpia, DTMF
Nivell de resistència a l'aigua	No resistent a l'aigua
Pes de l'article	3.45 lliures (per al paquet)
Dimensions del paquet	9.69 x 8.27 x 4.76 polzades

Taula comparativa entre BAOFENG UV-K5 Plus i UV-5R, que destaca les diferències en canals, capacitat de la bateria, freqüència de còpia, receptor meteorològic NOAA i disponibilitat de carregadors tipus C.

Figura 9.1: Comparació del K5 Plus amb el model UV-5R.

10. Garantia i Suport

Per obtenir informació sobre la garantia i assistència tècnica, consulteu el proveïdor oficial de BAOFENG. weblloc web o contacteu directament amb el venedor. Conserveu el rebut de compra com a comprovant de compra per a qualsevol reclamació de garantia.

11. Aplicacions

El BAOFENG K5 Plus és adequat per a una varietat d'aplicacions gràcies a les seves robustes característiques i capacitats de llarg abast:

Camping: Mantenir la comunicació en zones remotes.
Escalada en roca: Coordinar-se amb els companys d'escalada.
Ciclisme: Mantingueu-vos en contacte durant les sortides en grup.
Alpinisme: Essencial per a la seguretat i la comunicació en terrenys difícils.
Preparació per a emergències: Comunicació fiable durant un tall de correnttago desastres naturals.

Quatre imatges circulars que mostren diferents aplicacions per a la ràdio BAOFENG K5 Plus: campl'escalada en roca, el ciclisme i l'alpinisme.

Figura 11.1: Aplicacions comunes de la ràdio K5 Plus.
