1. Introducció
This manual provides detailed instructions for the installation, operation, and maintenance of your Autotek SM-1200.1 1200 Watt 1 Channel Car Audio Amplificador. Llegiu atentament aquest manual abans d'intentar la instal·lació o el funcionament per garantir un ús correcte i evitar danys a la unitat o al sistema d'àudio del vostre vehicle.
The Autotek SM-1200.1 is a high-output Class D monoblock amplifier designed to deliver powerful and clear audio performance in a compact form factor. It features advanced sound control options and robust construction for reliable, long-lasting use.
Descripció del vídeo: An official Autotek video showcasing the Street Machine amplifier series, highlighting its compact size, clean performance, and high sound quality. The video displays various models, including close-ups of the amplifier's exterior, RCA inputs, and internal components like the power supply and fuses, emphasizing minimal distortion and powerful delivery.
2. Informació de seguretat
- Desconnecteu sempre el terminal negatiu de la bateria del vehicle abans de començar qualsevol treball elèctric.
- Ensure all wiring is properly routed and secured to prevent pinching, cutting, or short circuits.
- Feu servir un cablejat del calibre adequat per a les connexions d'alimentació, terra i altaveus, tal com s'especifica en aquest manual.
- Muntar el ampl'extintor de forma segura en un lloc que permeti una ventilació adequada i que estigui protegit de la humitat i de la calor excessiva.
- No opereu el amplifier if it is damaged or malfunctioning. Refer to the troubleshooting section or contact customer support.
- Es recomana una instal·lació professional per a un rendiment i una seguretat òptims.
3. Contingut del paquet
Verifiqueu que tots els elements siguin presents al paquet:
- Autotek SM-1200.1 1200 Watt Monoblock Ampmés viu
- Maquinari de muntatge (cargols)
- Manual d'usuari (aquest document)
- Remote Bass Control (if included with your model)
4. Característiques i avantatges
Descripció de la imatge: The Autotek SM-1200.1 amplifier displayed with icons representing its key features: Powerful and High-Quality Sound, Advanced Sound Control, Durable and Reliable Design, and Perfect for Car Audio Enthusiasts.
- Sortida d'alta potència: High-output 1-channel Class D design provides up to 1,200 watts peak power, supporting mono-bridged 4-Ohm configurations for robust audio delivery.
- Enhanced Sound Control: Adjustable 12dB electronic crossovers and an integrated equalizer allow for precise frequency optimization for both subwoofers and full-range speakers.
- Qualitat d'àudio superior: A low-noise preamplifier circuit and RCA inputs are designed to minimize distortion and maintain signal integrity for clear audio reproduction.
- Gestió avançada de la calor: Quick Thermal Dispersion (QTD) technology, utilizing an aluminum heat sink, manages operating temperature to ensure consistent performance and product longevity.
- Connexions segures: Nickel-plated brass terminals with screw-down connectors facilitate secure and durable wiring connections for various car audio installations.
Descripció de la imatge: A graphic detailing the features and benefits of the Autotek SM-1200.1 amplifier, including its high power output, Class D efficiency, adjustable crossovers, low-noise circuit, multi-mode configuration, QTD heat sink, and durable connections. It also shows the amplifier's dimensions and key specifications.
5. Especificacions

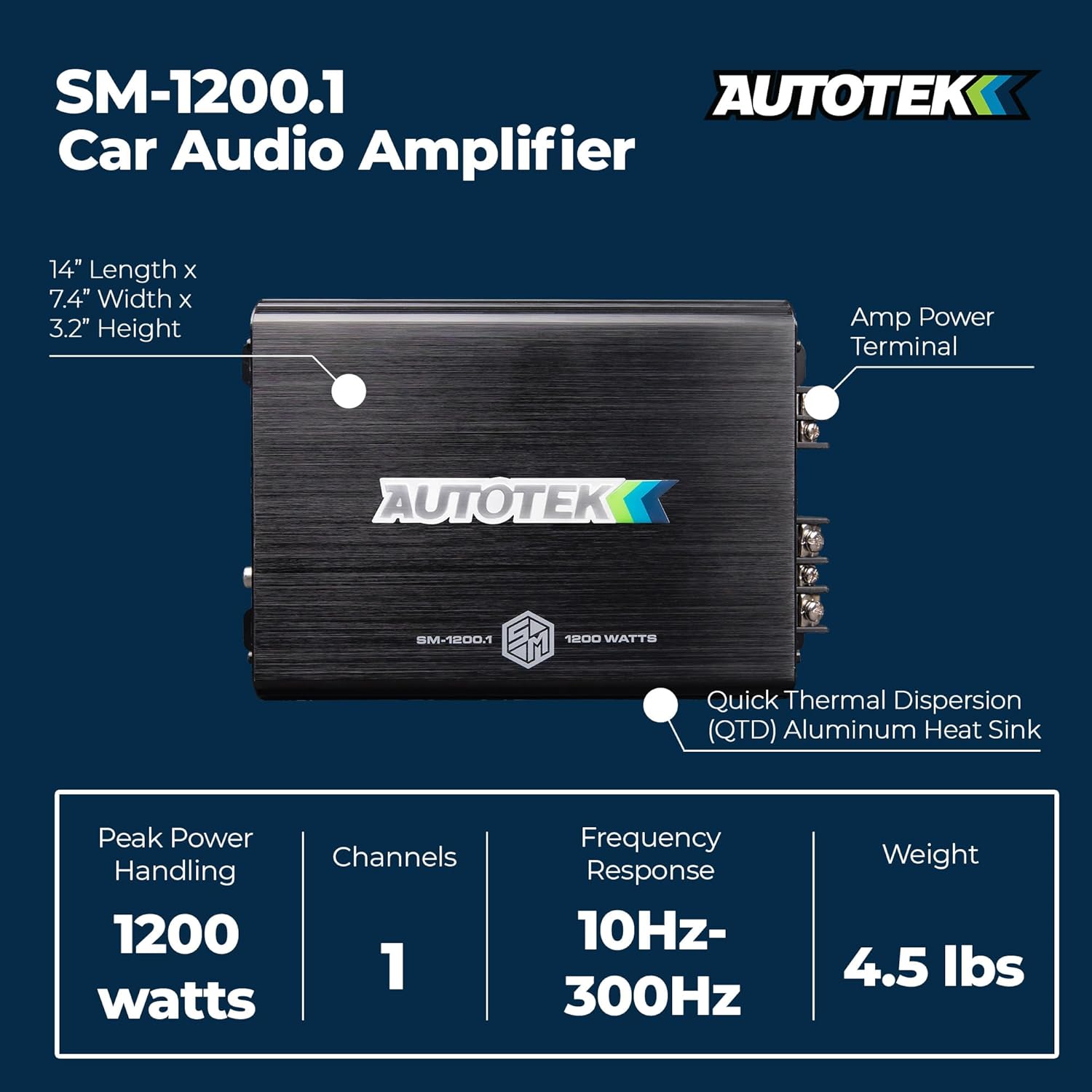

Descripció de la imatge: A visual representation of the Autotek SM-1200.1 Car Audio Amplifier, highlighting its physical dimensions (14" Length x 7.4" Width x 3.2" Height) and key performance specifications such as Peak Power Handling (1200 watts), Channels (1), Frequency Response (10Hz-300Hz), and Weight (4.5 lbs).
| Especificació | Valor |
|---|---|
| Número de model | SM-1200.1 |
| Marca | Autotek |
| Nombre de canals | 1 |
| Potència màxima màxima | 1200 watts |
| Volum de subministrament màximtage | 12 volts (CC) |
| Resposta de freqüència | 10 Hz - 300 Hz |
| Amp Crossover de passa baix variable | 40Hz - 300Hz (12dB per Octave) |
| Tipus de muntatge | Muntatge en superfície |
| Dimensions (L x A x A) | 14" x 7.4" x 3.2" |
| Pes | 4.5 lliures |
6. Configuració i instal·lació
Una instal·lació correcta és crucial per al rendiment i la longevitat del vostre ampinstal·lador. Si no esteu segurs de cap dels passos a seguir, consulteu un instal·lador professional d'àudio per a cotxes.
6.1 Muntatge del Ampmés viu
- Choose a mounting location that is dry, well-ventilated, and secure. Avoid mounting on carpet or in enclosed spaces that restrict airflow.
- Assegureu-vos que la superfície de muntatge sigui prou resistent per suportar el amppes del vidador.
- Feu servir els elements de muntatge proporcionats per fixar-lo de manera segura amplifier to the chosen surface.
6.2 Connexions de cablejat
Abans de fer qualsevol connexió, desconnecteu el terminal negatiu de la bateria del vehicle.
Descripció de la imatge: Un primer pla view of the RCA line inputs on the Autotek SM-1200.1 amplifier, labeled 'LINE-INPUT CH1' and 'CH2', demonstrating the secure nickel-plated brass terminals.
- Connexió d'alimentació (+12 V): Connect a heavy-gauge power cable (e.g., 4 AWG or larger, depending on total system power) directly from the positive terminal of the vehicle's battery to the +12V terminal on the amplifier. Install an inline fuse holder within 18 inches of the battery.
- Connexió a terra (GND): Connecteu un cable de terra de calibre gruixut (del mateix calibre que el cable d'alimentació) des del terminal GND del ampel adaptador a una superfície metàl·lica neta i sense pintar del xassís del vehicle. Assegureu-vos d'una bona connexió elèctrica.
- Engegada remota (REM): Connect a remote turn-on wire (e.g., 18 AWG) from your head unit's remote output to the REM terminal on the amplificador. Aquest cable fa que el ampengegueu i apagueu l'activador amb la unitat principal.
- Connexió d'entrada RCA: Connecteu els cables RCA des del pre-emissor de la unitat principalamp output to the LINE-INPUT RCA jacks on the ampmés viu.
- Connexió de sortida de l'altaveu: Connecteu el(s) subwoofer(s) als terminals de sortida de l'altaveu del amplifier. Ensure correct polarity (+ to + and - to -) and that the speaker impedance matches the amplifier's capabilities (e.g., 4 Ohm stable).
Després de fer totes les connexions, torneu a connectar el terminal negatiu de la bateria del vehicle.
7. Instruccions de funcionament
7.1 Engegada inicial i ajust de guany
- Engegueu la unitat principal. El ampEl dispensador s'hauria d'encendre (indicat per un LED).
- Estableix el amplifier's gain control to its minimum (lowest) setting.
- Play a familiar music track with a wide dynamic range.
- Slowly increase the head unit's volume until it reaches about 75-80% of its maximum level.
- Augmentar gradualment el ampcontrol de guany del lificador fins que sentiu una lleugera distorsió i, a continuació, reduïu-lo lleugerament fins que el so sigui clar.
7.2 Crossover and Bass Boost Adjustment
- Filtre de pas baix (LPF): For subwoofers, set the LPF to filter out high frequencies, typically between 80Hz and 120Hz. This ensures the subwoofer only plays bass frequencies.
- Intensificació dels sons més greus: Use the bass boost sparingly. Excessive bass boost can lead to distortion and potential damage to your speakers or amplifier. Adjust to your preference while monitoring for clarity.
- Control remot dels baixos: If equipped, connect the remote bass control to the amplificador. Això permet ajustar còmodament el nivell de greus des del seient del conductor.
8. Manteniment
- Regularly inspect all wiring connections for tightness and corrosion.
- Mantenir el ampEl lificador està net i lliure de pols i restes. Feu servir un drap suau i sec per netejar-lo.
- Assegureu-vos el amplifier's cooling fins are not obstructed to maintain proper heat dissipation.
- Eviteu exposar el ampLifer a temperatures o humitat extremes.
9. Solució De Problemes
Si teniu problemes amb el vostre amplifier, consulteu els següents problemes i solucions habituals:
| Problema | Causa possible | Solució |
|---|---|---|
| Sense alimentació / AmpEl lificador no s'encén | Fusible fundit (en línia o intern) Connexió d'alimentació o de terra fluixa Sense senyal d'encesa remota | Comproveu i substituïu els fusibles Verify all power and ground connections are secure Check remote wire connection and head unit output |
| Sense sortida de so | Connexions RCA o d'altaveus soltes Ampguany de l'alimentador massa baix Volum de la unitat principal massa baix o silenciat | Check all RCA and speaker wiring Ajustar amplifier gain setting Increase head unit volume and check mute function |
| So distorsionat | Guany massa alt Configuració incorrecta del crossover Discrepància d'impedància d'altaveu | Reduir ampguany lifier Adjust LPF settings Verifiqueu que la impedància de l'altaveu sigui compatible amb ampmés viu |
| Ampsobreescalfament del lificador | Ventilació insuficient Impedància de l'altaveu massa baixa Sustained high output | Assegureu-vos que el flux d'aire sigui adequat al voltant ampmés viu Comproveu la impedància dels altaveus Reduir el volum o permetre amplifier to cool |
10. Garantia i Suport
For specific warranty information, please refer to the warranty card included with your product or visit the official Autotek website. Autotek products are manufactured by Maxxsonics.
For technical support or further assistance, please contact Autotek customer service or visit their official brand store:
