Manual d'instruccions del kit de bomba de reforç Hanchen HT-1115B-MYF RO

Model: HT-1115B-MYF | Brand: Hanchen

1. Introducció

This manual provides detailed instructions for the installation, operation, and maintenance of your Hanchen HT-1115B-MYF RO Booster Pump Complete Kit. This kit is designed to enhance the performance of home Reverse Osmosis (RO) water purification systems by increasing water pressure, improving filtration efficiency, and reducing wastewater generation. It features a quick-connection design and includes high and low pressure switches for automatic operation and dry-running protection.

2. Contingut del paquet

Verifiqueu que tots els components que s'enumeren a continuació siguin presents al vostre paquet:

HCRO-400G Booster Pump
Interruptor d'alta pressió
Interruptor de baixa pressió
Quick Connection Couplers (various types: I-type, T-type, L-type)
1/4" Water Pipe
Adaptador d'alimentació DC 24V
Connection Wires (pre-wired, two sets)

Detailed Package Contents of Hanchen RO Booster Pump Kit

Imatge: Detallada view of all components included in the Hanchen RO Booster Pump Kit, showing the pump, power adapter, various quick connectors, water pipe, and connection wires.

3. Especificacions

Característica	Especificació
Número de model	HT-1115B-MYF
Fabricant	Hanchen
Pes de l'article	5.33 lliures
Dimensions del producte	7 x 3 x 3 polzades
Color	Negre
Material	Plàstic
Font d'alimentació	Elèctric amb cable
Suitable RO System Flow Rate	Up to 100 GPD
Pressure Boost	From 40 psi to 70-80 psi
High Pressure Switch Function	Automatic start and stop of the booster pump
Low Pressure Switch Function	Prevents booster pump dry running

4. Configuració i instal·lació

Follow these steps for proper installation of the Hanchen RO Booster Pump Kit:

Identificar els components: Familiarize yourself with the booster pump, power adapter, high pressure switch, low pressure switch, and various quick connectors.
Col·locació: Choose a suitable location for the booster pump near your RO system, ensuring it is protected from moisture and direct sunlight.
Connect Low Pressure Switch: Install the low pressure switch on the inlet side of the booster pump, before the pump. This switch prevents the pump from running dry if the incoming water supply is insufficient.
Connect High Pressure Switch: Install the high pressure switch on the outlet side of the RO membrane, typically before the storage tank. This switch will turn off the pump when the RO system reaches its desired pressure (e.g., the storage tank is full).
Connexions d'aigua: Use the provided 1/4" water pipe and quick connectors to integrate the pump and switches into your existing RO system. Ensure all connections are secure and leak-free. The quick-connect design allows for one-step installation without complex wiring for the water lines.
Connexions elèctriques: The kit features a plug-and-play design. Connect the pre-wired connection wires from the pump and switches to the DC 24V power adapter. Ensure correct polarity if not pre-assembled.
Encès: Once all connections are secure, plug the power adapter into a suitable electrical outlet. The pump should activate when the RO system requires water pressure.

RO System Diagram with Pressure Switches

Image: Diagram illustrating the typical installation of the booster pump, high pressure switch, and low pressure switch within a reverse osmosis water purification system, showing water flow and electrical connections.

Image: Illustration demonstrating the simplicity of the quick-connect design for electrical connections, contrasting it with traditional wiring methods.

5. Instruccions de funcionament

The Hanchen RO Booster Pump operates automatically based on the water pressure requirements of your RO system.

Inici automàtic: The pump will automatically turn on when the water pressure in the RO system drops below a certain threshold, indicating a demand for filtered water (e.g., when the RO storage tank is not full or water is being dispensed).
Parada automàtica: The sensitive high pressure switch will detect when the RO system has reached its optimal operating pressure (e.g., the storage tank is full) and will automatically turn off the pump.
Dry-Running Protection: The low pressure switch monitors the incoming water supply. If the inlet water pressure is too low or absent, the low pressure switch will prevent the pump from operating, protecting it from damage due to dry running.

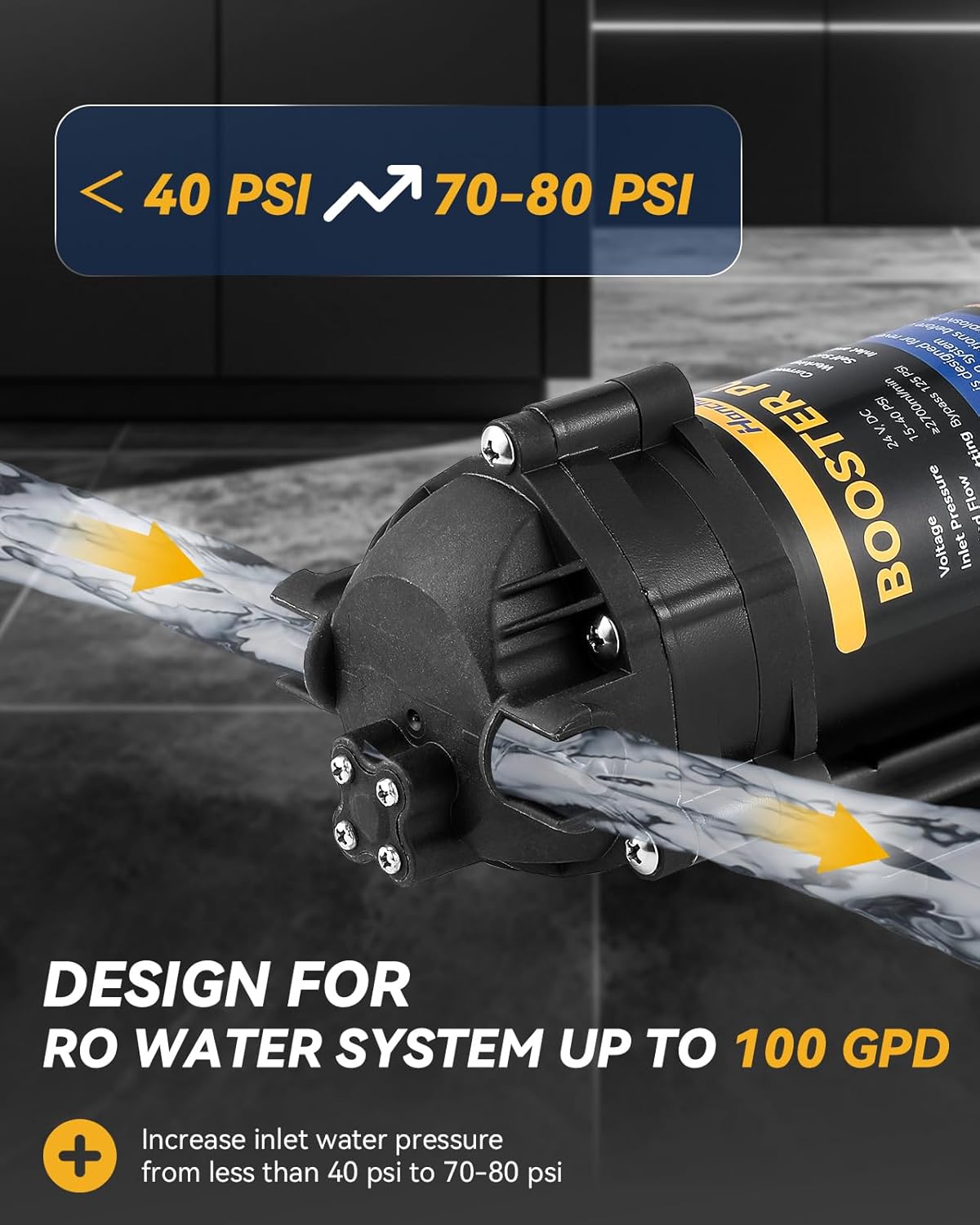

Image: Visual representation of the booster pump increasing water pressure from below 40 PSI to 70-80 PSI, suitable for RO systems up to 100 GPD.

Image: Comparison showing a glass being filled with water before and after the booster pump installation, illustrating faster filtered water delivery.

Image: Graphic depicting a globe with plants, symbolizing the environmental benefit of reduced wastewater generation due to optimized RO system performance.

7. Solució De Problemes

Consulteu la taula següent per veure els problemes habituals i les seves possibles solucions:

Problema	Causa possible	Solució
La bomba no s'encén	No power; Low pressure switch activated; Faulty wiring	Check power supply; Ensure adequate inlet water pressure; Inspect electrical connections.
La bomba funciona contínuament	High pressure switch not activating; Leak in RO system; Low system pressure	Check high pressure switch connection/function; Inspect for leaks; Verify RO system pressure.
Baix cabal d'aigua de l'aixeta	Clogged filters; Low inlet pressure; Partially closed valve	Replace RO filters; Check main water supply pressure; Ensure all valves are fully open.
Fuga d'aigua	Loose connections; Damaged O-rings or fittings	Tighten all connections; Inspect and replace any damaged components.
