Manual d'usuari de la lluminària de tira LED de doble selecció LEDVANCE

Producte acabatview

La lluminària LED de tira dual seleccionable LEDVANCE està dissenyada per a una varietat d'aplicacions interiors, com ara comerços minoristes, fabricació, magatzems, oficines, educació i entorns de badies baixes. Aquesta lluminària ofereix opcions d'il·luminació versàtils amb CCT (temperatura de color correlacionada) i aigua seleccionables.tage configuracions, cosa que el fa adequat tant per a reformes com per a noves instal·lacions.

Les característiques clau inclouen:

Doble selecció: Canvia fàcilment entre 3 opcions de CCT (3500K, 4000K, 5000K) i 4 wattstagConfiguració electrònica (15W, 20W, 25W, 30W) mitjançant interruptors externs accessibles.
Fàcil instal·lació: Dissenyat per a una instal·lació ràpida i eficient amb funcions d'ajust segur, sense necessitat d'eines especialitzades per substituir les tires de llums existents.
Muntatge versàtil: Inclou un suport d'unió d'extrem a extrem per al muntatge en fila contínua, un suport de ganxo en V i una coberta de caixa de connexions dividida.
Durabilitat i compliment: UL damp Classificat i certificat UL per als EUA i el Canadà, amb una vida útil nominal de 100,000 hores.
Regulable: Compatible amb controls de regulació de la intensitat lumínica per a una sortida de llum ajustable.

Figura 1: Lluminària de tira LED de doble selecció LEDVANCE de 2 cm. Aquesta imatge mostra l'aspecte general de la lluminària.

Configuració i instal·lació

La lluminària LED de tira seleccionable dual LEDVANCE està dissenyada per a una instal·lació senzilla. Assegureu-vos que l'alimentació estigui desconnectada abans de començar qualsevol treball d'instal·lació.

1. Desembalatge i inspecció

Traieu amb cura la lluminària i tots els components inclosos de l'embalatge.
Verifiqueu que totes les peces siguin presents i no estiguin danyades. Els components inclosos solen constar de la unitat de lluminària i els accessoris de muntatge.

2. Opcions de muntatge

Aquesta lluminària admet diversos mètodes de muntatge, inclòs el muntatge enrasat al sostre. S'inclouen els accessoris de muntatge per facilitar la instal·lació.

Muntatge individual: Feu servir els accessoris de muntatge proporcionats per fixar la lluminària directament al sostre o a la superfície desitjada.
Muntatge en fila contínua: Per a tirades més llargues, utilitzeu el suport d'unió d'extrem a extrem per connectar diverses lluminàries sense problemes.
Muntatge de ganxo en V: S'inclouen suports de ganxo en V per a instal·lacions suspeses.

Figura 2: Dimensions de la lluminària. Aquest diagrama il·lustra la longitud, l'amplada i l'alçada de la lluminària de 2 cm, que són 24 cm (L), 2.6 cm (A) i 2.8 cm (Al).

Figura 3: Lluminària amb suport d'unió. Aquesta imatge mostra la lluminària en un entorn comercial, destacant el suport d'unió d'extrem a extrem per al muntatge en fila contínua.

3. Connexió elèctrica

La lluminària funciona amb 120 volts de CA. Assegureu-vos que el cablejat el realitzi un electricista qualificat d'acord amb les normes elèctriques locals.

Connecteu el cablejat de la lluminària a la xarxa elèctrica de l'edifici. S'inclou una tapa de caixa de connexions dividida per a un accés convenient al cablejat.
Assegureu-vos que totes les connexions estiguin segures i aïllades.

Instruccions de funcionament

La lluminària de doble selecció LEDVANCE ofereix flexibilitat en la potència lumínica i la temperatura de color.

1. CCT i Wattage Selecció

La lluminària disposa d'interruptors fàcilment accessibles a l'exterior de la lluminària per ajustar tant la temperatura de color correlacionada (CCT) com l'aigua.tage.

Opcions CCT: Seleccioneu entre 3500K (blanc càlid), 4000K (blanc fred) i 5000K (llum de dia) per adaptar-se a l'entorn d'il·luminació desitjat.
Wattage Opcions: Trieu entre 15 W, 20 W, 25 W o 30 W per controlar la brillantor i el consum d'energia.

Nota: Ajusteu aquests paràmetres abans de la instal·lació final o quan l'alimentació estigui apagada per evitar canvis accidentals durant el funcionament.

Figura 4: CCT i WattagSelecció. Aquesta imatge il·lustra els interruptors accessibles de la lluminària per ajustar la temperatura de color i l'aigua.tage configuració.

2. Funcionalitat de regulació de la intensitat

Aquesta lluminària LED és regulable, cosa que permet ajustar els nivells de llum quan es connecta a un interruptor de regulació d'intensitat compatible (es ven per separat). Consulteu les instruccions del fabricant del regulador d'intensitat per al cablejat i el funcionament correctes.

3. Compatibilitat amb LEDVANCE LINK™

La lluminària és compatible amb els components LEDVANCE LINK™ instal·lables in situ, cosa que ofereix opcions de control i integració millorades per a sistemes d'il·luminació avançats.

Manteniment

La lluminària LED de tira seleccionable dual LEDVANCE està dissenyada per a un funcionament a llarg termini i de baix manteniment.

Neteja: Netegeu periòdicament l'exterior de la lluminària amb un drap suau i sec. No utilitzeu netejadors abrasius ni dissolvents, ja que poden danyar l'acabat o els components òptics.
Sense substitució de bombeta: Com a lluminària LED integrada, no cal substituir bombetes. La lluminària té una vida útil nominal de 100,000 hores, cosa que proporciona anys d'il·luminació fiable.
Inspecció: De tant en tant, inspeccioneu la lluminària i el seu muntatge per detectar qualsevol signe de desgast o dany. Solucioneu qualsevol problema immediatament.

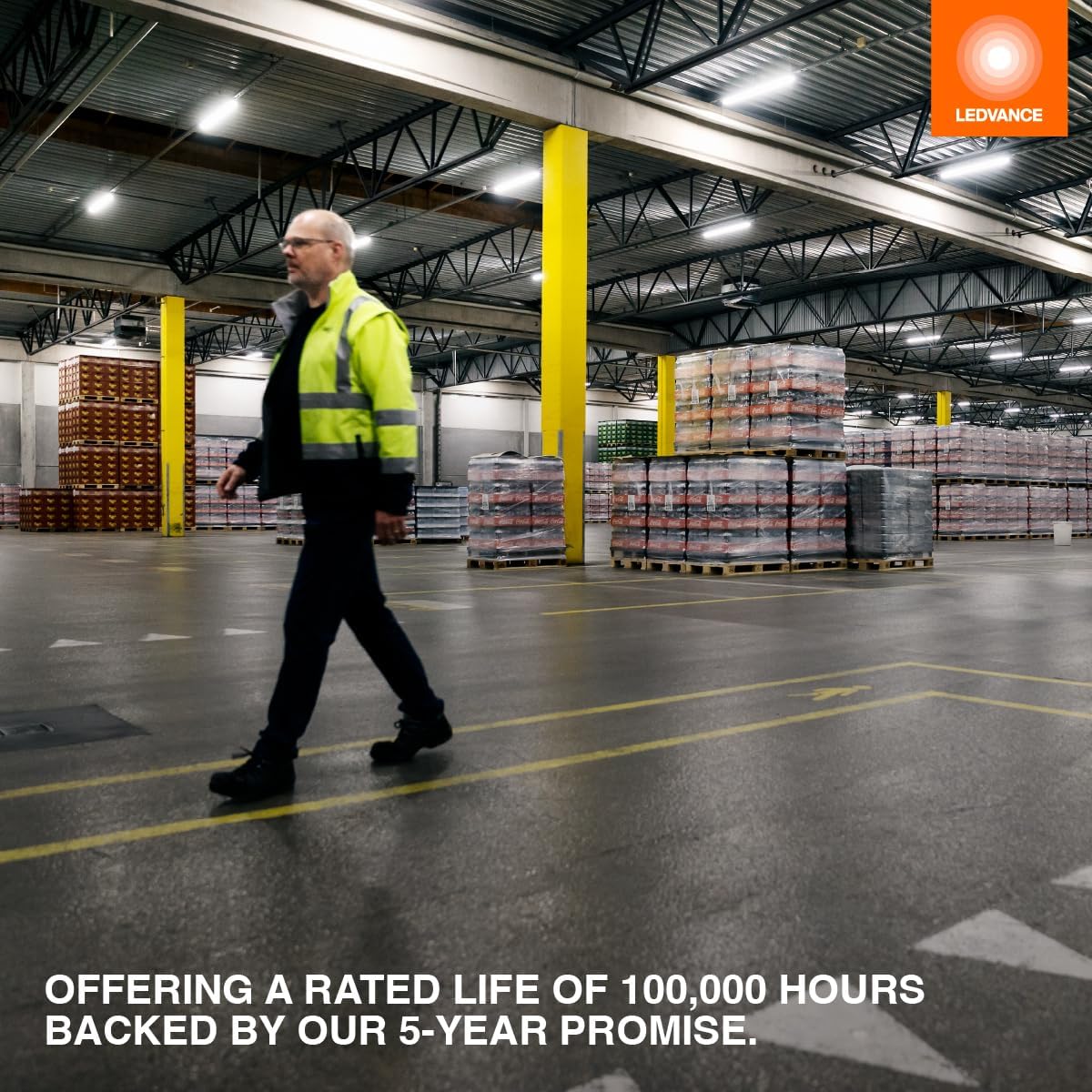

Figura 5: Llarga vida útil. Aquesta imatge representa la lluminària en un magatzem, i destaca la seva vida útil de 100,000 hores i la seva durabilitat en diversos entorns.

Resolució de problemes

Si teniu problemes amb la vostra lluminària LEDVANCE, consulteu els passos habituals següents per a la resolució de problemes:

Problema	Causa possible	Solució
La lluminària no s'encén.	Sense subministrament elèctric; cablejat solt; interruptor defectuós.	Comproveu l'interruptor. Assegureu-vos que totes les connexions elèctriques estiguin ben fixades. Proveu l'interruptor.
La sortida de llum és massa tènue o massa brillant.	Wat incorrectetagConfiguració e; regulador d'intensitat incompatible; configuració del regulador d'intensitat massa baixa/alta.	Ajusteu el wattagInterruptor de selecció e. Assegureu-vos que el regulador d'intensitat sigui compatible amb les lluminàries LED. Ajusteu el nivell del regulador d'intensitat.
Temperatura de color incorrecta.	Configuració incorrecta del CCT.	Ajusteu el selector CCT a la temperatura de color desitjada (3500K, 4000K o 5000K).
Llum parpellejant.	Regulador d'intensitat incompatible; font d'alimentació inestable.	Assegureu-vos que el regulador d'intensitat sigui compatible amb LED. Consulteu un electricista per comprovar l'estabilitat del subministrament elèctric.

Si el problema persisteix després d'intentar aquestes solucions, poseu-vos en contacte amb el servei d'atenció al client de LEDVANCE.

Especificacions del producte

Atribut	Detall
Marca	LEDVANCE
Nom del model	Lluminària de tira LED
Número de model	63785
Estil	2FT
Mida (Wat)tage)	Seleccionable de 15/20/25/30 W
Color (CCT)	3500K/4000K/5000K seleccionable
Brillantor	1950/2600/3250/3900 lúmens (segons l'aigua)tage)
Eficiència	130 lm/W
Voltage	120 Volts
Material	Metall, plàstic
Dimensions del producte	24 cm de llargada x 2.6 cm d'amplada x 2.8 cm d'alçada
Pes de l'article	2.37 lliures
Tipus de font de llum	LED
Ús interior/exterior	Interior
Tipus d'instal·lació	Muntatge d'escorredor
Característiques especials	Temperatura de color ajustable, regulable, eficient energèticament
Vida valorada	100,000 hores
Certificacions	UL Damp Classificat, certificat UL per als EUA i el Canadà, DLC, FCC, RoHS
UPC	046135637858

Informació de la garantia

La lluminària de tira LED de doble selecció LEDVANCE està recolzada per un Garantia limitada del fabricant d'5 anyAquesta garantia cobreix els defectes de materials i de fabricació en condicions normals d'ús i servei.

Per conèixer els termes i condicions específics de la garantia, consulteu la documentació oficial de la garantia que s'inclou amb el producte o visiteu el lloc web oficial de LEDVANCE. weblloc.

Atenció al client

Per a assistència tècnica, resolució de problemes més enllà d'aquest manual o reclamacions de garantia, poseu-vos en contacte amb el servei d'atenció al client de LEDVANCE.

Si us plau, tingueu a mà el número de model del producte (63785) i la informació de compra quan us poseu en contacte amb el servei d'assistència.

Podeu trobar informació de contacte a la pàgina oficial de LEDVANCE weblloc web o a través de l'embalatge del producte.
