Introducció
Aquest manual proporciona instruccions completes per a l'equip de música i el sistema de navegació per a cotxes XTRONS PX74MTVL. Llegiu atentament aquest manual abans de la instal·lació i el funcionament per garantir un ús correcte i maximitzar les funcions del dispositiu. Aquesta unitat està dissenyada per a models específics de Volkswagen, Seat i Skoda.
Producte acabatview
L'XTRONS PX74MTVL és un estèreo de cotxe HD de 7 polzades amb Android 14, una CPU de vuit nuclis, 4 GB de RAM i 64 GB de ROM. Inclou navegació GPS integrada, Wi-Fi de doble banda, connectivitat 4G (targeta SIM no inclosa), Bluetooth 5.0, Apple CarPlay i Android Auto. La unitat admet entrades USB i targetes SD, rèplica de pantalla i controls al volant mitjançant Dual Canbus.

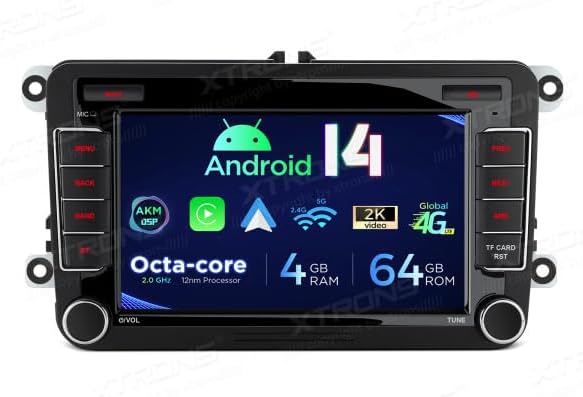

Aquesta imatge mostra la unitat estèreo del cotxe XTRONS PX74MTVL, mostrantasinAmb la seva pantalla de 7 polzades i el sistema operatiu Android 14. A la pantalla es poden veure característiques clau com el processador Octa-core, 4 GB de RAM i 64 GB de ROM.
Configuració i instal·lació
1. Comprovacions prèvies a la instal·lació
- Assegureu-vos que el vehicle estigui apagat i que la bateria estigui desconnectada abans de començar la instal·lació.
- Verifiqueu que hi hagi tots els components inclosos (unitat principal, cablejat, antena GPS, cables USB, etc.).
- Consulteu el manual de servei específic del vostre vehicle per a l'extracció del tauler de control i l'accés al cablejat.
2. Esquema de cablejat
Connecteu els arnesos de cablejat proporcionats als ports corresponents de la unitat XTRONS PX74MTVL i al sistema de cablejat del vostre vehicle. Presteu molta atenció a les connexions d'alimentació, terra, altaveu i CANBUS. Consulteu el diagrama de cablejat detallat inclòs a la guia d'instal·lació independent per al vostre model de vehicle específic.

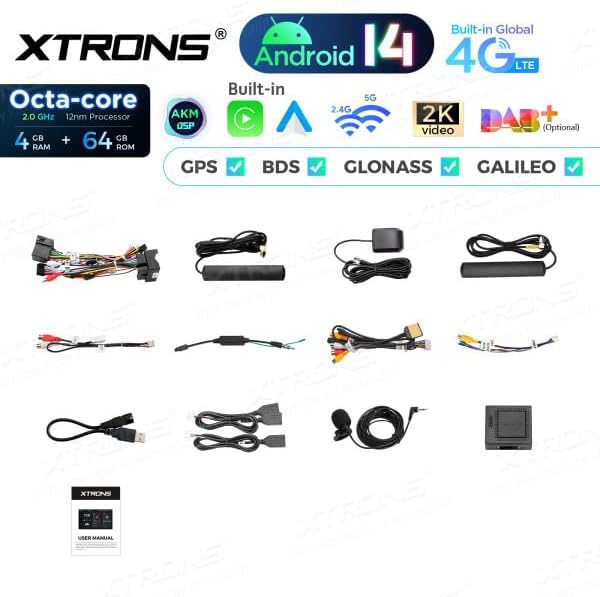

Aquesta imatge mostra els diversos accessoris i arnesos de cablejat inclosos amb la unitat XTRONS PX74MTVL, com ara cables USB, antena GPS, micròfon i cables d'alimentació, juntament amb un manual d'usuari.
3. Muntatge de la unitat
Introduïu amb cura la unitat XTRONS PX74MTVL a l'obertura del tauler de control. Fixeu-la amb els suports de muntatge originals del vehicle o els accessoris de muntatge proporcionats. Assegureu-vos que tots els cables estiguin correctament encaminats i no estiguin pinçats.
Aquesta imatge mostra la unitat XTRONS PX74MTVL integrada perfectament al tauler de control d'un vehicle Volkswagen, cosa que demostra el seu ajust i aspecte estètic un cop instal·lada.
4. Engegada inicial
Després de la instal·lació, torneu a connectar la bateria del vehicle. Gireu el contacte a la posició ACC o ON. La unitat s'hauria d'encendre automàticament. Seguiu les instruccions que apareixen a la pantalla per a la configuració inicial, com ara la selecció d'idioma i la zona horària.
Instruccions de funcionament
1. Funcions bàsiques
- Encès/apagat: Premeu i manteniu premut el botó d'engegada (normalment el botó de volum) per encendre o apagar la unitat. Una pulsació curta normalment silencia o activa l'àudio.
- Interfície de pantalla tàctil: Navegueu pels menús i les aplicacions tocant, lliscant i pessigant a la pantalla tàctil HD de 7 polzades.
- Control de volum: Gireu el botó de volum o utilitzeu els controls en pantalla per ajustar els nivells d'àudio.
- Ràdio: Accediu a l'aplicació de ràdio per sintonitzar emissores FM/AM. Feu servir la funció d'escaneig per trobar emissores disponibles i desar preseleccions.
La interfície d'usuari principal del XTRONS PX74MTVL, amb un velocímetre digital, l'hora actual i un widget de reproducció de música. Els botons físics per al menú, enrere, banda i Bluetooth són visibles a l'esquerra, i anterior, següent, AM/FM, targeta TF i reinici a la dreta.
2. Funcions avançades
- Navegació GPS: La unitat inclou un programari de navegació preinstal·lat. Assegureu-vos que l'antena GPS estigui connectada correctament per a un posicionament precís. Actualitzeu els mapes periòdicament per a un rendiment òptim.
- Connectivitat Wi-Fi i 4G: Connecteu-vos a un punt d'accés Wi-Fi o inseriu una targeta SIM 4G (no inclosa) per accedir a funcions en línia, descarregar aplicacions i reproduir contingut en streaming.
- Apple CarPlay i Android Auto: Connecta el teu telèfon intel·ligent sense fils mitjançant Bluetooth o USB per utilitzar Apple CarPlay o Android Auto. Això permet accedir a les funcions del telèfon, la navegació, la música i els missatges directament des de la pantalla de l'estèreo del cotxe.
- Bluetooth 5.0: Emparella el teu telèfon intel·ligent per a trucades de mans lliures i transmissió d'àudio. Accedeix a la teva agenda i historial de trucades directament des de la unitat.
- Replica de pantalla: Duplica la pantalla del teu telèfon intel·ligent a la pantalla de l'estèreo del cotxe per a viewing contingut.
- Reproducció de targetes USB i SD: Inseriu unitats USB o targetes SD (fins a 128/64 GB) a les ranures designades per reproduir àudio i vídeo files.
- Comandaments al volant (CANBUS): El sistema integrat Dual Canbus permet que la unitat s'integri perfectament amb els controls del volant existents del vehicle per a un funcionament segur i convenient.
Una imatge dividida que il·lustra les funcionalitats d'Apple CarPlay i Android Auto a la pantalla de l'XTRONS PX74MTVL. La meitat superior mostra CarPlay amb integració de Siri i la meitat inferior mostra Android Auto amb Google Assistant, destacant les opcions de connexió sense fil i amb cable.
Manteniment i cura
- Neteja de la pantalla: Utilitzeu un drap suau i sense pelusa lleugerament dampNetegeu-ho amb aigua o amb un netejador de pantalles dissenyat específicament per a electrònica. Eviteu materials abrasius o productes químics agressius.
- Actualitzacions de programari: Consulteu periòdicament la informació oficial de XTRONS weblloc web o la configuració de la unitat per a les actualitzacions de programari disponibles per garantir un rendiment òptim i l'accés a noves funcions.
- Atenció general: Eviteu exposar la unitat a temperatures extremes, a la llum solar directa durant períodes prolongats o a una humitat excessiva.
Guia de resolució de problemes
| Problema | Causa possible | Solució |
|---|---|---|
| La unitat no s'encén | Connexió d'alimentació fluixa, fusible fundit, problema amb la bateria del vehicle. | Reviseu el cablejat d'alimentació, inspeccioneu els fusibles del vehicle i assegureu-vos que la bateria estigui carregada. |
| Sense sortida de so | Volum silenciat, font d'àudio incorrecta, cables d'altaveu solts. | Activa el volum, selecciona la font d'àudio correcta i comprova les connexions dels altaveus. |
| Pèrdua de senyal GPS | Antena GPS no connectada, obstruïda view del cel, mapes desactualitzats. | Assegureu-vos que l'antena GPS estigui connectada correctament i que tingui una visió clara view, actualitzar mapes. |
| Problemes de connectivitat Bluetooth/Wi-Fi | Dispositiu no emparellat, contrasenya incorrecta, interferències. | Torneu a emparellar el dispositiu, verifiqueu la contrasenya i allunyeu-vos de les fonts d'interferència. |
| La pantalla tàctil no respon | Error de programari, interferències del protector de pantalla. | Reinicieu la unitat (feu servir el botó de reinici si n'hi ha) i retireu/torneu a col·locar el protector de pantalla. |
Si els problemes persisteixen després d'intentar aquestes solucions, poseu-vos en contacte amb el servei d'atenció al client de XTRONS per obtenir més ajuda.
Especificacions tècniques
Un diagrama tècnic que proporciona les dimensions de la unitat estèreo per a cotxe XTRONS PX74MTVL, incloent-hi les mesures del panell frontal (220 mm d'amplada, 130 mm d'alçada) i les mesures del xassís posterior (178 mm d'amplada, 75 mm d'alçada, 210 mm de profunditat).
| Característica | Especificació |
|---|---|
| Marca | XTRONS |
| Número de model | PX74MTVL |
| Sistema operatiu | Android 14 |
| CPU | Octa-core |
| RAM | 4 GB DDR4 |
| ROM | SSD de 64 GB |
| Mostra | Pantalla tàctil HD de 7 polzades |
| Connectivitat | Wi-Fi (doble banda), Bluetooth 5.0, 4G (ranura SIM), USB, targeta SD |
| Característiques especials | Navegació GPS, Apple CarPlay, Android Auto, Screen Mirroring, Dual Canbus, Equalitzador DSP |
| Dispositius compatibles | Smartphone |
| Mode de sortida d'àudio | Estèreo, Envoltant |
| Canals de so envoltant | 5.1 |
| Codificació de vídeo | H.264, H.265/HEVC, MPEG-4, MKV |
Garantia i assistència al client
Els productes XTRONS estan coberts per la garantia del fabricant. Consulteu la targeta de garantia inclosa amb el producte o visiteu el lloc web oficial de XTRONS. weblloc web per obtenir informació detallada sobre els termes i condicions de la garantia. Per a assistència tècnica, resolució de problemes o consultes de servei, poseu-vos en contacte amb el servei d'atenció al client de XTRONS a través dels seus canals oficials. Assegureu-vos de tenir a mà el número de model (PX74MTVL) i els detalls de la compra quan contacteu amb el servei d'atenció al client.
