Powerhorse D2500iS Inverter Generator User Manual

1. Introducció

Thank you for choosing the Powerhorse D2500iS Inverter Generator. This manual provides essential information for the safe and efficient operation, maintenance, and troubleshooting of your generator. Please read this manual thoroughly before operating the unit and keep it for future reference.

The Powerhorse D2500iS is designed to provide clean, stable power for various applications, from camping and tailgating to emergency home backup. Its inverter technology ensures less than 3% total harmonic distortion, making it safe for sensitive electronics. Key features include quiet operation, an efficient 80cc engine with Engine Smart Control, and a carbon monoxide detection system for enhanced safety.

Figure 1: Powerhorse D2500iS Inverter Generator, front-side view.

2. Informació de seguretat

Operating this generator safely is paramount. Failure to follow these instructions can result in serious injury or death. Always prioritize safety.

2.1 Perill de monòxid de carboni

• MAI operate the generator indoors or in partially enclosed areas, even with ventilation. Carbon monoxide (CO) is a colorless, odorless, and poisonous gas that can be fatal.
• Always operate the generator outdoors, far away from windows, doors, and vents.
• The generator is equipped with a CO detection system that will automatically shut down the engine if CO levels become unsafe. Do not disable this feature.

2.2 Fire and Burn Hazard

• Gasoline is highly flammable and its vapors are explosive. Handle fuel with extreme care.
• Reompliu el dipòsit en una zona ben ventilada amb el motor apagat i refredat.
• No ompliu excessivament el dipòsit de combustible.
• Mantingueu el combustible lluny d'espurnes, flames obertes, llums pilot, calor i altres fonts d'ignició.
• El motor i el silenciador del generador s'escalfen molt durant el funcionament i romanen calents durant un període després de l'apagada. Eviteu tocar superfícies calentes.

2.3 Perill de descàrrega elèctrica

• Do not operate the generator in wet conditions (rain, snow, excessive humidity).
• Ensure all electrical connections are secure and in good condition.
• Never connect the generator directly to a building's electrical system without a qualified electrician and an approved transfer switch.
• Use only grounded extension cords that are rated for outdoor use and the intended load.

3. Configuració

3.1 Desembalatge

1. Traieu amb cura el generador del seu embalatge.
2. Inspect the unit for any shipping damage. If damage is found, contact your dealer immediately.
3. Assegureu-vos que hi hagi tots els accessoris inclosos.

3.2 Afegir oli de motor

El generador s'envia sense oli de motor. Cal afegir la quantitat i el tipus d'oli correctes abans del primer ús.

• Col·loqueu el generador sobre una superfície plana.
• Traieu el tap/vasta d'ompliment d'oli.
• Add approximately 0.37 quarts (0.35 liters) of SAE 10W-30 engine oil. Do not overfill.
• Torneu a instal·lar el tap/vasta d'ompliment d'oli de manera segura.

3.3 Afegir combustible

Feu servir només gasolina nova sense plom amb un octanatge de 87 o superior.

• Assegureu-vos que el generador estigui apagat i fred.
• Obriu el tap del dipòsit de combustible.
• Afegiu lentament gasolina al dipòsit de combustible, amb compte de no omplir-lo massa. La capacitat del dipòsit és de 1.18 galons.
• Tanqueu bé el tap del dipòsit de combustible.

4. Instruccions de funcionament

4.1 Tauler de control acabatview

Figure 2: Control Panel of the Powerhorse D2500iS.

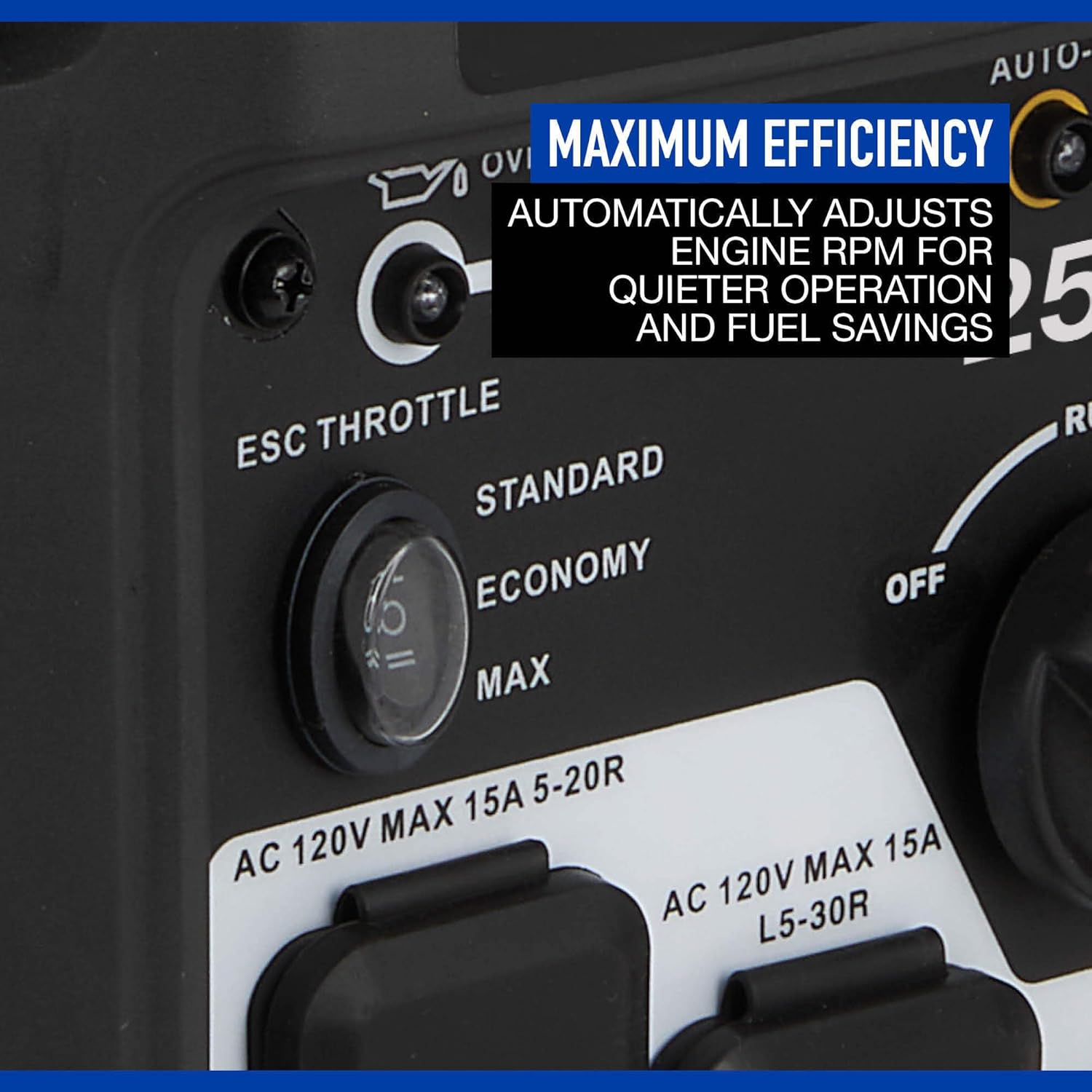

Figura 3: Detallada view of the ESC Throttle and Run/Choke knob.

4.2 Arrencada del generador

1. Ensure the generator is on a level, outdoor surface, away from any obstructions.
2. Turn the fuel cap vent lever to the "ON" position.
3. Turn the engine switch to the "RUN" position.
4. If the engine is cold, move the choke lever to the "CHOKE" position. If warm, leave it in "RUN".
5. Estireu lentament la maneta de l'arrencador de retrocés fins que sentiu resistència i, a continuació, estireu ràpidament i amb fermesa.
6. Un cop el motor s'hagi engegat, moveu lentament la palanca de l'estrangulador a la posició "RUN".
7. Allow the engine to run for a few minutes to warm up before connecting electrical loads.

4.3 Connexió de càrregues elèctriques

Before connecting any devices, ensure the generator is running smoothly.

• Plug your electrical devices into the appropriate AC 120V outlets.
• No supereu la potència nominal de funcionament del generadortage of 1800W or surge wattage of 2500W. Overloading will trip the circuit breaker.
• The generator produces clean electricity with less than 3% THD, suitable for sensitive electronics.

Figure 4: Generator in operation, powering an external device.

4.4 ESC Throttle (Engine Smart Control)

The ESC Throttle switch allows you to optimize fuel consumption and noise levels.

• Mode estàndard: The engine runs at a constant speed, providing full power immediately.
• Mode econòmic: The engine speed automatically adjusts to the load, reducing fuel consumption and noise when less power is needed. This is recommended for lighter loads.

4.5 Aturar el generador

1. Desconnecteu totes les càrregues elèctriques del generador.
2. Deixeu que el generador funcioni durant uns minuts sense càrrega perquè es refredi.
3. Gireu l'interruptor del motor a la posició "OFF".
4. Turn the fuel cap vent lever to the "OFF" position.

5. Manteniment

Regular maintenance ensures the longevity and reliable performance of your generator. Always perform maintenance with the engine off and cool.

5.1 Programa de manteniment

5.2 Emmagatzematge

For long-term storage (over 30 days), proper preparation is essential to prevent fuel degradation and engine damage.

• Afegiu un estabilitzador de combustible al dipòsit de combustible i deixeu engegar el motor durant uns minuts per fer-lo circular.
• Drain the fuel from the carburetor by opening the drain screw.
• Canviar l'oli del motor.
• Traieu la bugia i aboqueu una petita quantitat d'oli de motor al cilindre. Estireu l'arrencador de retrocés unes quantes vegades per distribuir l'oli i, a continuació, torneu a instal·lar la bugia.
• Store the generator in a clean, dry, well-ventilated area.

6. Solució De Problemes

Aquesta secció tracta els problemes habituals que podeu trobar. Per a problemes que no figuren aquí, poseu-vos en contacte amb l'atenció al client.

7. Especificacions

8. Garantia

The Powerhorse D2500iS Inverter Generator comes with a Garantia limitada d'2 any. This warranty covers defects in materials and workmanship under normal use. For specific terms, conditions, and to make a warranty claim, please refer to the warranty card included with your product or contact Powerhorse customer support.

9. Atenció al client

If you have any questions, require technical assistance, or need to order replacement parts, please contact Powerhorse customer support. Have your model number (D2500iS) and serial number ready when you call.

For the most up-to-date contact information, please visit the official Powerhorse website or refer to the documentation included with your generator.
