1. Introducció
This manual provides essential information for the safe installation, operation, and maintenance of your Aphyni 42 Inch Ceiling Fan with Light. Please read all instructions carefully before beginning installation or use. Keep this manual for future reference.
2. Informació de seguretat
Per reduir el risc de descàrrega elèctrica, incendi o lesions personals, seguiu sempre aquestes precaucions de seguretat bàsiques:
- Desconnexió d'alimentació: Desconnecteu sempre l'alimentació a l'interruptor principal o a la caixa de fusibles abans de començar la instal·lació, la neteja o qualsevol manteniment.
- Electricista qualificat: All electrical wiring must be performed by a qualified electrician and installed in accordance with all national and local electrical codes.
- Suport de muntatge: Assegureu-vos que l'estructura de muntatge pugui suportar el pes del ventilador (aproximadament 10.48 kg).
- Espai lliure de la fulla: Mantingueu una distància mínima de 7 metres des del terra fins a les aspes del ventilador.
- Ús ambiental: This fan is designed for indoor use and covered outdoor areas. It is no apte for direct exposure to rain or excessive moisture.
- Eviteu les obstruccions: Do not operate the fan if there are any obstructions in the path of the blades.
3. Contingut del paquet
Verifiqueu que tots els components siguin presents abans de començar la instal·lació:
- DC Motor Assembly
- Fan Blades (5x, dual-sided: White / Wood Grain)
- Blade Arms (5x)
- Font de llum LED
- Lampombra
- Suport de muntatge
- Comandament a distància amb suport de paret
- Hardware Pack (screws, washers, wire nuts, installation gloves)
- Manual del propietari
4. Configuració i instal·lació
Follow these steps for proper installation. It is recommended to have assistance for certain steps.
4.1. Preparació
- Apagueu l'alimentació: Before starting, ensure the power supply to the installation area is completely off at the circuit breaker.
- Desempaquetar components: Carefully remove all items from the packaging and lay them out. Check against the package contents list.
4.2. Motor Cover Removal
Before assembly, remove the motor cover to prevent damage during transportation.
Image: Steps to remove the motor cover and guards, followed by blade assembly.
4.3. Mounting the Ceiling Bracket
Secure the mounting bracket to a ceiling joist or an outlet box approved for fan support. Use appropriate screws and washers from the hardware pack.
4.4. Assembling Fan Blades
Attach each fan blade to a blade arm using the provided screws and washers. The blades are dual-sided (white and wood grain), allowing you to choose your preferred finish. Ensure the chosen side faces downwards.
4.5. Attaching Blade Assemblies to Motor
Once the blades are attached to the arms, secure each blade arm assembly to the motor housing using the designated screws.
4.6. Connexions de cablejat
Carefully connect the fan's electrical wires to the household wiring according to the wiring diagram in the owner's manual. Use the provided wire nuts. Ensure all connections are secure.
4.7. Installing the Light Source and Lampombra
Insert the power cord through the LED light source and connect it. Secure the LED light source to the fan motor. Then, attach the lampshade by twisting it into place.
5. Instruccions de funcionament
Your Aphyni ceiling fan offers versatile control options via the included remote control or a dedicated mobile application.
5.1. Funcions de control remot

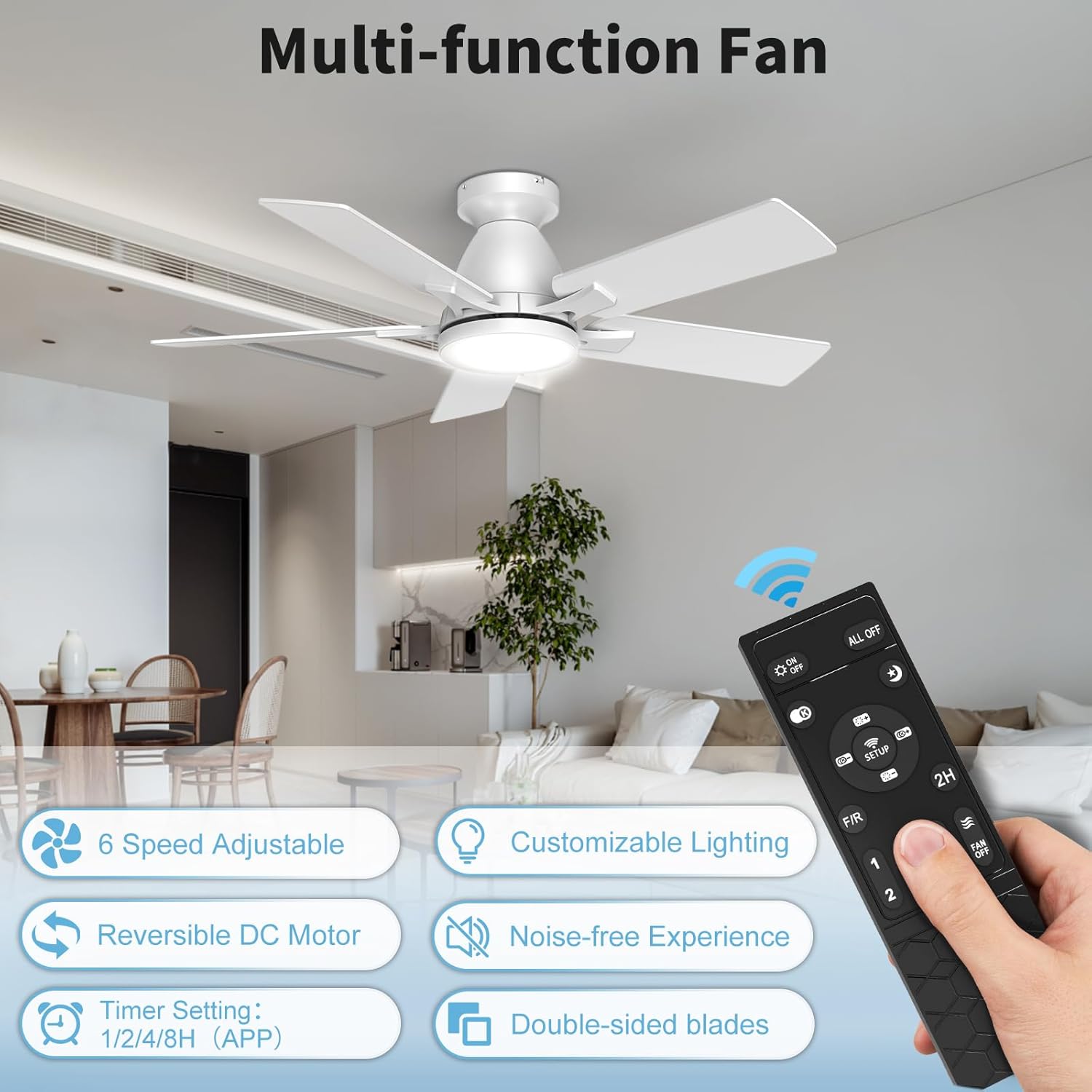

Image: The multi-function remote control for the ceiling fan.
- Velocitat del ventilador: Select from 6 adjustable fan speeds (1-6).
- Control de la llum: Encendre/apagar el llum LED.
- Llum regulable: Adjust light brightness from 10% to 100%.
- Temperatura de color (CCT): Cycle through 3 color temperatures: 3000K (Warm White), 4000K (Natural White), and 6500K (Cool White).
- Motor reversible: Change fan direction for summer (downdraft) or winter (updraft) mode.
- Temporitzador: Set a 2-hour timer for automatic shutoff.
5.2. Control d'aplicacions mòbils
For enhanced control and additional timer options, download the
