Manual d'instruccions de la cullera 4 en 1 AGT INDUSTRIAL M-4 per a minicarregadores compactes

1. Introducció

Aquest manual d'instruccions proporciona informació essencial per a l'ús segur i eficient de la cullera 4 en 1 AGT INDUSTRIAL M-4. Llegiu atentament aquest manual abans de fer servir l'accessori. La comprensió i el compliment adequats d'aquestes instruccions garantiran un rendiment òptim, allargaran la vida útil del producte i evitaran possibles perills.

La cullera 4 en 1 AGT M-4 és un accessori versàtil dissenyat per a minicarregadores compactes, que combina les funcionalitats d'una cullera estàndard, una fulla bulldozer, una pinça i una raspadora. Està dissenyada per realitzar diverses tasques, com ara càrrega, ompliment, anivellament, neteja.ampexcavació, excavació i nivelació fina.

2. Informació de seguretat

Prioritzeu sempre la seguretat quan feu servir maquinària pesada i accessoris. Si no seguiu les pautes de seguretat, podeu patir lesions greus o danys materials.

• Llegeix el manual: Assegureu-vos que tots els operadors hagin llegit i entès aquest manual i el manual d'instruccions de la minicarregadora.
• Equips de protecció individual (EPI): Utilitzeu sempre l'EPI adequat, com ara casc, ulleres de seguretat, botes amb punta d'acer i guants.
• Condició de la màquina: Abans de cada ús, inspeccioneu la cullera i la minicarregadora per detectar qualsevol dany, connexió solta o fuites hidràuliques. No la feu funcionar si detecteu algun problema.
• Àrea de treball: Assegureu-vos que la zona de treball estigui lliure de vianants, obstacles i perills aeris. Manteniu una distància segura de les línies elèctriques i les instal·lacions subterrànies.
• Sistema hidràulic: Extremeu la precaució quan treballeu amb sistemes hidràulics. El fluid a alta pressió pot causar lesions greus. Alleugeu la pressió hidràulica abans de desconnectar les mànegues.
• Seguretat dels fitxers adjunts: Verifiqueu que la cullera estigui ben fixada a l'acoblament ràpid de la minicarregadora abans de fer-la funcionar.
• Capacitat de càrrega: No supereu la capacitat de càrrega nominal de la pala o de la minicarregadora. La sobrecàrrega pot provocar inestabilitat i fallades de l'equip.
• Estabilitat: Treballeu en terreny estable i pla sempre que sigui possible. Aneu amb compte amb el centre de gravetat de la màquina, especialment quan transporteu càrregues o opereu en pendents.
• Manteniment: Realitzeu tots els procediments de manteniment amb la màquina apagada, aparcada en un terreny pla i la cullera baixada a terra.

3. Producte acabatview

La cullera 4 en 1 AGT M-4 és un accessori robust dissenyat per millorar la versatilitat de la vostra minicarregadora. El seu disseny multifuncional permet una àmplia gamma de tasques sense necessitat de canviar els accessoris amb freqüència.

Figura 1: Angle frontal view de la galleda 4 en 1 AGT M-4, mostraasing la seva robusta construcció i les línies hidràuliques per al funcionament de la grapa.

Característiques principals:

• Disseny polivalent: Combina les funcions d'una cullera estàndard, una fulla bulldozer, una pinça i una raspadora.
• Operacions versàtils: Capaç de carregar, omplir, anivellar, clampexcavació, agafament, excavació amb buldòser, estenent, excavació i anivellament fi.
• Compatibilitat de connexió ràpida: Dissenyat per a una instal·lació ràpida i segura en minicarregadores mitjançant un acoblament ràpid.
• Funcionament hidràulic: Utilitza mànegues hidràuliques per a una pinça i un tancament eficients.ampfuncions d'ing.
• Construcció duradora: Fabricat en acer inoxidable per a una major durabilitat i resistència al desgast.

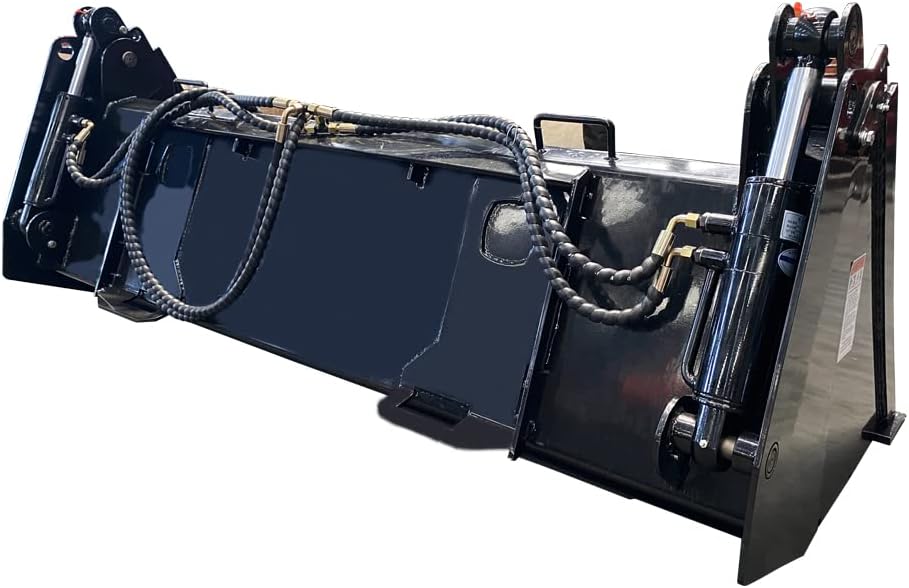

Figura 2: posterior view de la cullera 4 en 1 AGT M-4, destacant els cilindres hidràulics responsables del moviment de la pinça.

4. Configuració i instal·lació

Una instal·lació correcta és crucial per a un funcionament segur i eficaç. Consulteu sempre el manual de la vostra minicarregadora per conèixer els procediments de fixació específics.

4.1 Llista de comprovació prèvia a la instal·lació:

• Assegureu-vos que la minicarregadora estigui aparcada en una superfície plana, amb el motor apagat i el fre d'estacionament accionat.
• Verifiqueu que el sistema d'acoblament ràpid de la minicarregadora estigui net i lliure de residus.
• Inspeccioneu la placa de fixació ràpida de la cullera AGT M-4 per detectar qualsevol dany o obstrucció.
• Confirmeu que les línies auxiliars hidràuliques de la minicarregadora siguin compatibles amb les mànegues hidràuliques de la cullera.

4.2 Procediment d'adhesió:

1. Posicioneu el cubell: Col·loqueu la cullera AGT M-4 sobre una superfície plana i estable amb la placa de fixació ràpida mirant cap a la minicarregadora.
2. Alineeu la minicarregadora: Conduïu lentament la minicarregadora cap a la cullera, alineant els braços d'acoblament ràpid amb els punts d'acoblament de la cullera.
3. Enganxar ràpidament: Inclineu la placa de fixació ràpida cap endavant i aixequeu els braços de la carregadora per enganxar els ganxos superiors de la cullera.
4. Assegura la part inferior: Inclineu la placa de fixació ràpida cap enrere per assentar completament la galleda. Enganxeu els passadors de fixació ràpida o el mecanisme de bloqueig per fixar la part inferior de la galleda. Confirmeu visualment que tots dos passadors estiguin completament enganxats.
5. Connexió hidràulica: Connecteu les mànegues hidràuliques de la cullera als acobladors hidràulics auxiliars de la minicarregadora. Assegureu-vos que les connexions estiguin netes i ben fixades. Consulteu el manual de la minicarregadora per conèixer els procediments correctes de connexió hidràulica (per exemple, acobladors mascle-femella).
6. Prova de funcionament: Engegueu la minicarregadora, aixequeu i baixeu lentament la cullera i feu funcionar la funció de pinça per assegurar-vos que tots els moviments siguin suaus i responsius. Comproveu si hi ha fuites hidràuliques.

Figura 3: En angle view de la cullera 4 en 1 AGT M-4, que il·lustra les connexions de les mànegues hidràuliques necessàries per al funcionament.

5. Instruccions de funcionament

La cullera 4 en 1 AGT M-4 ofereix múltiples funcionalitats. Feu servir sempre l'accessori dins dels límits de funcionament segurs de la vostra minicarregadora.

5.1 Consells generals d'operació:

• Feu funcionar els comandaments amb suavitat i eviteu moviments bruscos.
• Mantenir una clara view de la zona de treball i l'accessori.
• Distribuïu les càrregues uniformement dins de la galleda per mantenir l'estabilitat.
• Baixeu la cullera a terra quan aparqueu o deixeu la màquina sense vigilància.

5.2 Funcions específiques:

1. Funcionament estàndard de la cullera (càrrega/excavació):

   Feu servir la cullera en la seva posició tancada per excavar, carregar i excavar materials solts com terra, grava o sorra. Acosteu-vos al material lentament, baixeu la cullera i inclineu-la per excavar. Aixequeu els braços de la carregadora per aixecar el material.
2. Funcionament de la fulla bulldozer (excavadora/escampadora):

   Amb la cullera completament oberta, la vora posterior actua com una fulla bulldozer. Baixeu la cullera a la profunditat desitjada i empenyeu el material cap endavant per excavar o estendre. Això és eficaç per anivellar i moure terra solta.

3. Operació de pinça (Cl)ampmanipulació d'objectes irregulars):

   Activeu el sistema hidràulic auxiliar per obrir i tancar la mandíbula de la pinça. Aquesta funció és ideal per subjectar i transportar de manera segura elements irregulars com ara troncs, matolls, roques o runes de demolició. Col·loqueu la pinça oberta sobre l'objecte i, a continuació, tanqueu la mandíbula per fixar-lo.



   Figura 4: Davant view de la cullera 4 en 1 AGT M-4, que demostra la pinça en posició oberta, a punt per tancaramp materials.
4. Operació de raspador/anivellament (nivelació fina/ompliment):

   La cullera es pot utilitzar per a un anivellament fi arrossegant la cullera oberta cap enrere sobre una superfície o utilitzant la vora frontal de la cullera tancada per raspar i anivellar. Per al farciment, col·loqueu la cullera sobre la rasa i inclineu-la lentament per alliberar el material.

6. Manteniment

El manteniment regular és essencial per garantir la longevitat i el funcionament segur de la vostra galleda AGT M-4 4 en 1.

6.1 Comprovacions diàries:

• Inspecció visual: Comproveu si hi ha danys visibles, esquerdes, doblecs o desgast excessiu a l'estructura de la cullera, les vores de tall i els components de la pinça.
• Mànegues i acobladors hidràulics: Inspeccioneu les mànegues hidràuliques per detectar talls, abrasions o fuites. Assegureu-vos que els acobladors estiguin nets i lliures de residus.
• Pins i buixes: Comproveu si tots els punts de pivot, els passadors i els coixinets estan desgastats. Assegureu-vos que els passadors o cargols de retenció estiguin ben fixats.
• Elements de fixació: Verifiqueu que tots els cargols i femelles estiguin ben ajustats, especialment a les vores de tall i als components estructurals.

6.2 Manteniment periòdic:

• Lubricació: Greixeu tots els punts de pivot i les peces mòbils regularment (per exemple, setmanalment o cada 40 hores de funcionament, depenent de l'ús). Feu servir un greix multiusos d'alta qualitat.
• Inspecció d'avantguarda: Superviseu el desgast del tall. Substituïu-lo si es desgasta o es fa malbé excessivament per mantenir un rendiment òptim.
• Fluid hidràulic: Assegureu-vos que el nivell de líquid hidràulic de la minicarregadora sigui adequat i que el líquid estigui net. El líquid contaminat pot danyar els components hidràulics.
• Neteja: Netegeu bé la galleda després d'usar-la, sobretot si treballeu amb materials corrosius, per evitar l'oxidació i l'acumulació de residus.

7. Solució De Problemes

Aquesta secció tracta problemes comuns que podeu trobar amb la vostra galleda 4 en 1 AGT M-4. Per a problemes que no figuren aquí o si les solucions no resolen el problema, poseu-vos en contacte amb el servei d'atenció al client d'AGT INDUSTRIAL.

8. Especificacions

Especificacions tècniques de la galleda 4 en 1 AGT INDUSTRIAL M-4:

9. Garantia i Suport

Per obtenir informació sobre la garantia i els termes i condicions específics, consulteu la documentació proporcionada en el moment de la compra o poseu-vos en contacte directament amb AGT INDUSTRIAL. AGT INDUSTRIAL es compromet a proporcionar productes fiables i a la satisfacció del client.

Si necessiteu assistència tècnica, teniu preguntes sobre el funcionament o heu d'informar d'un problema, poseu-vos en contacte amb el servei d'atenció al client d'AGT INDUSTRIAL. Tingueu a mà el número de model del producte (AGT-M-4in1bucket) i els detalls de compra quan us poseu en contacte amb el servei d'atenció al client.

Informació de contacte: Visiteu la pàgina oficial d'AGT INDUSTRIAL weblloc web o consulteu la factura de compra per obtenir les dades de contacte d'atenció al client més actualitzades.
