Introducció
Thank you for choosing the OREiN Outdoor Motion Sensor Light. This manual provides essential information for the safe installation, operation, and maintenance of your new lighting fixture. Please read these instructions thoroughly before installation and keep them for future reference.
This outdoor light features a high-efficiency 3000 lumen LED, a 180-degree adjustable motion sensor, and three selectable color temperatures (2700K, 4000K, 6500K). Its robust IP65-rated construction ensures reliable performance in various outdoor conditions.
Instruccions de seguretat
- Desconnecteu sempre l'alimentació a l'interruptor automàtic abans de la instal·lació, el manteniment o la neteja.
- La instal·lació l'ha de dur a terme un electricista qualificat o una persona familiaritzada amb la construcció i el funcionament del producte i els perills que implica.
- Assegureu-vos que totes les connexions de cablejat siguin segures i que compleixin els codis elèctrics locals.
- No mireu directament a la font de llum LED quan estigui encesa, ja que això pot causar lesions oculars.
- No modifiqueu l'aparell ni l'utilitzeu per a finalitats diferents de les previstes.
- Mantingueu els materials d'embalatge lluny dels nens.
Contingut del paquet
Si us plau, comproveu que tots els components siguin presents i no estiguin danyats:
- OREiN Outdoor Motion Sensor Light Fixture
- Suport de muntatge
- Cargols de muntatge i ancoratges de paret
- Manual d'instruccions
Especificacions
| Marca | OREiN |
| Número de model | 1 |
| Consum d'energia | 27 W |
| Flux lluminós | 3000 lm |
| Temperatura de color | 2700K / 4000K / 6500K (ajustable) |
| Quantitat de LED | 160 LED |
| Angle de detecció de moviment | 180 graus |
| Distància de detecció de moviment | 2 - 12 metres |
| Durada de la il·luminació (TEMPS) | 30 segons - 8 minuts |
| Light Sensitivity (LUX) | 20 - 2000 LUX |
| Classificació IP | IP65 (impermeable) |
| Material | Acrilonitril butadiè estirè (ABS) |
| Dimensions | 13 x 10 x 11 cm |
| Alçada de muntatge recomanada | 1.8 - 2.5 metres |
| Vida útil | 50,000 hores |
| Voltage | 220 Volts |
Configuració i instal·lació
- Preparació per a la instal·lació: Assegureu-vos que l'alimentació de la zona d'instal·lació estigui tallada a l'interruptor.
- Marca els punts de perforació: Position the mounting bracket on the desired wall location. Use a pencil to mark the drilling points for the screws.
- Drill Holes and Insert Anchors: Drill holes at the marked points and insert the wall anchors (if necessary for your wall type).
- Muntar el suport: Fixeu el suport de muntatge a la paret amb els cargols proporcionats.
- Connecteu el dispositiu: Connect the electrical wires from your power supply to the fixture's terminals. Ensure correct connections for Live (L), Neutral (N), and Ground. The quick-connect technology allows for tool-free wiring.
- Col·loqueu la lluminària: Align the light fixture with the mounted bracket and securely attach it. The optimized installation design allows for quick attachment.
- Restaura l'alimentació: Once the fixture is securely installed and wired, restore power at the circuit breaker.

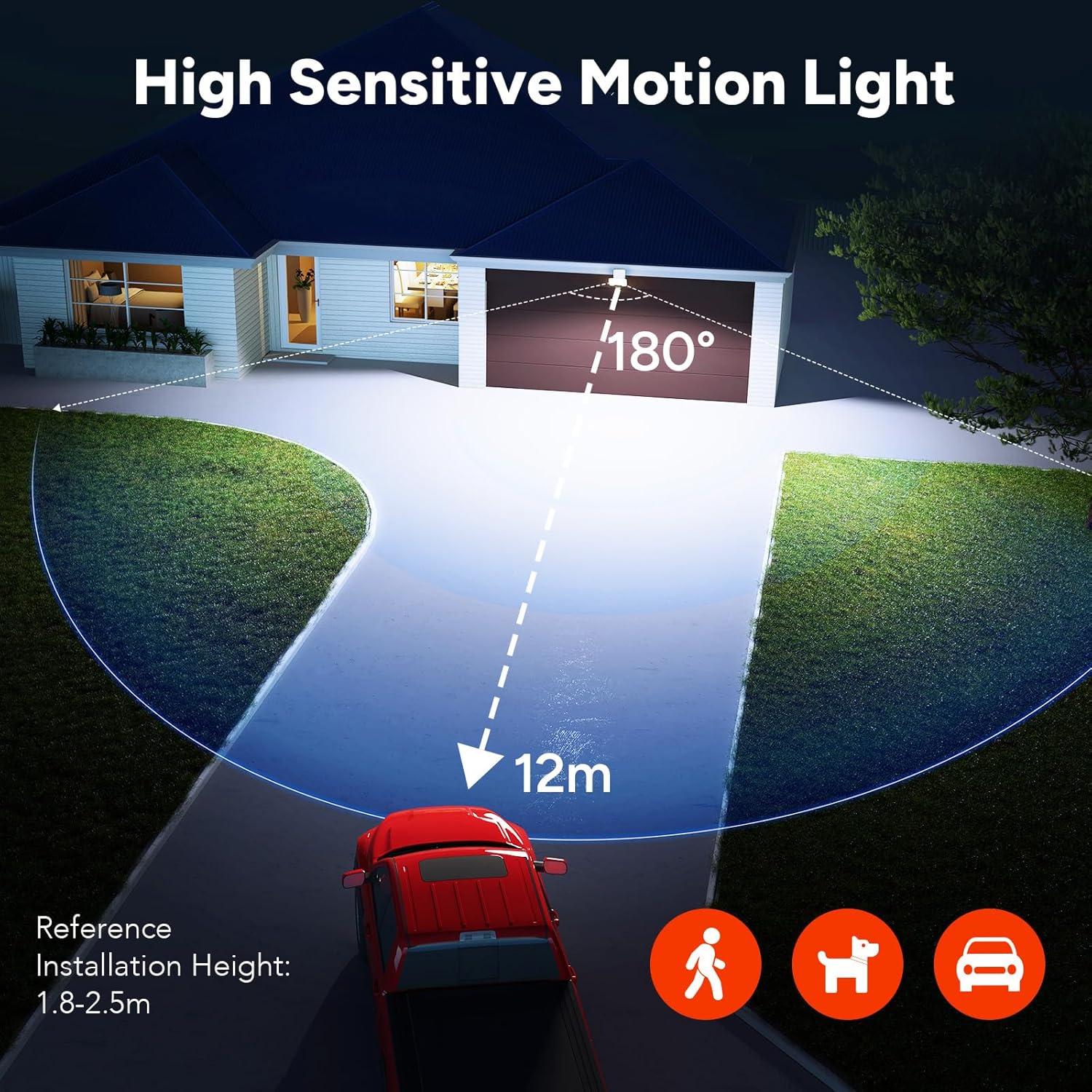

Alçada de muntatge recomanada: For optimal motion detection, install the light between 1.8 to 2.5 meters (5.9 to 8.2 feet) above the ground.
Instruccions de funcionament
1. Adjustable PIR Sensor Settings
The motion sensor has three adjustable knobs on its underside to customize its behavior:
- TIME (Lighting Time): Adjusts how long the light remains on after motion is detected. Range: 30 seconds to 8 minutes.
- SENS (Distància de detecció): Adjusts the sensitivity and range of the motion sensor. Range: 2 meters to 12 meters.
- LUX (Sensibilitat a la llum): Determina el nivell de llum ambiental al qual el sensor s'activa.
- 20 LUX (Min): The sensor will only activate in dark environments (nighttime).
- 2000 LUX (Max): The sensor will activate in both daytime and nighttime conditions.
2. Selecció de la temperatura de color (CCT)
The light offers three color temperature options. To switch between them, briefly click the CCT button (less than 0.5 seconds) located on the fixture:
- 2700K: Warm White, ideal for cozy evenings on a terrace or patio.
- 4000K: Neutral White, suitable for parking areas or bright work light.
- 6500K: Cool White, provides active security lighting for garages and entrances.

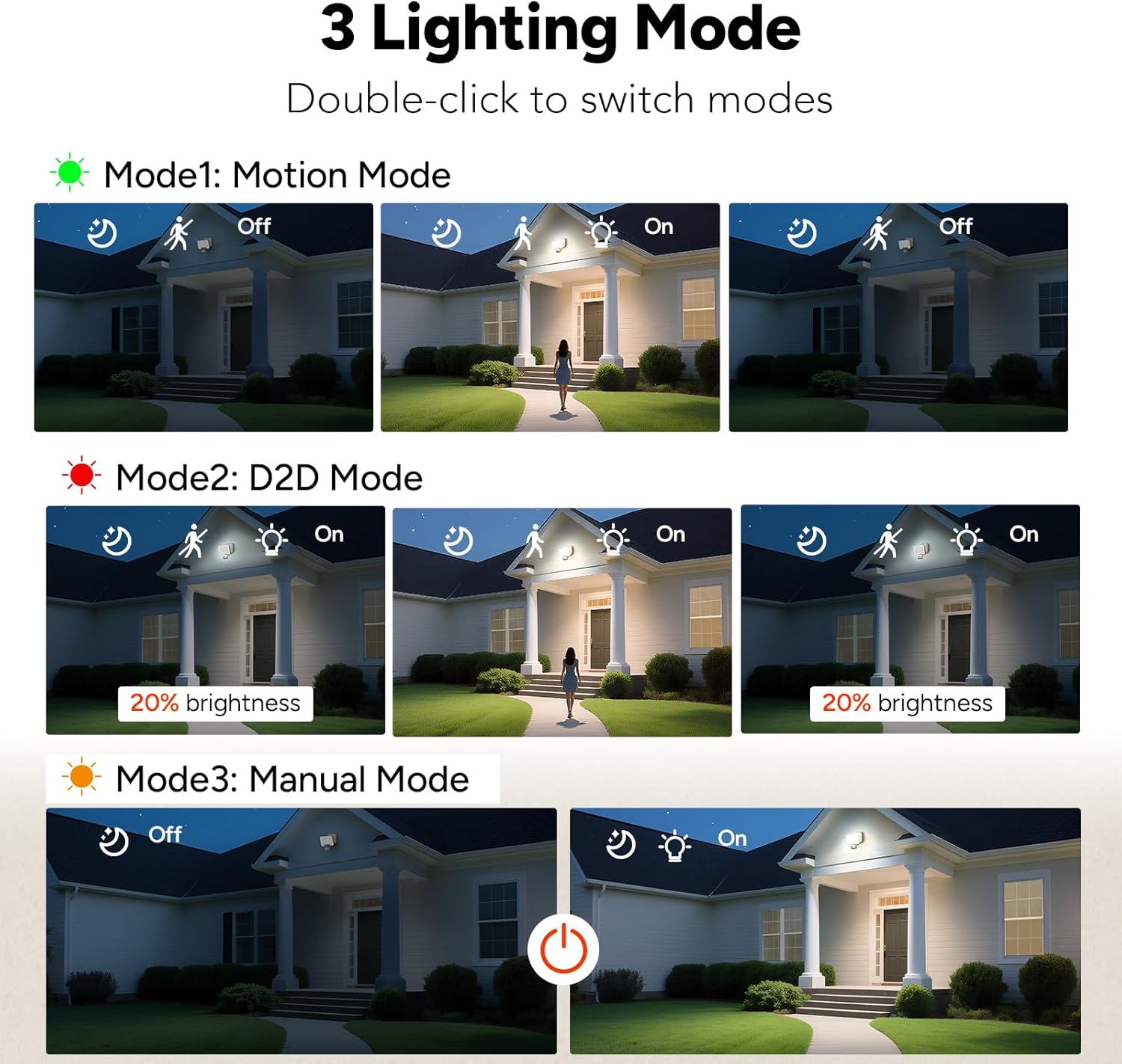

3. Modes d'il·luminació
The fixture supports three operational modes. Double-click the CCT button to cycle through these modes:
- Mode 1: Motion Mode (Security Mode)
The light remains off until motion is detected. Upon detection, it illuminates at 100% brightness for the set TIME duration, then turns off. - Mode 2: D2D Mode (Dusk-to-Dawn Mode)
At night, the light stays on continuously at 20% brightness. When motion is detected, it brightens to 100% for the set TIME duration, then returns to 20% brightness. - Mode 3: Manual Mode
The light operates like a standard fixture, controlled by an external wall switch. The motion sensor is deactivated in this mode.
Manteniment
- Neteja: To clean the fixture, ensure power is disconnected. Wipe with a soft, damp drap. No utilitzeu netejadors abrasius, dissolvents ni productes químics agressius, ja que poden danyar l'acabat o els components elèctrics.
- Inspecció: Periodically inspect the fixture for any signs of damage, loose wiring, or wear. If any issues are found, disconnect power and consult a qualified electrician.
- LED: The LEDs in this fixture are designed for a long lifespan (50,000 hours) and are not user-replaceable.
Resolució de problemes
| Problema | Causa possible | Solució |
|---|---|---|
| La llum no s’encén. | Sense font d'alimentació. LUX setting too low (only activates at night). Sensor de moviment obstruït o defectuós. | Comproveu l'interruptor i el cablejat. Adjust LUX knob to a higher setting (e.g., 2000 LUX for testing). Ensure clear line of sight for the sensor. |
| La llum es manté encesa contínuament. | Moviment continu a la zona de detecció. L'ajust de TIME és massa llarg. Fixture is in D2D Mode or Manual Mode. | Clear the detection area of constant movement. Adjust TIME knob to a shorter duration. Double-click CCT button to switch to Motion Mode. |
| El sensor de moviment no detecta. | Configuració SENS massa baixa. Mounting height incorrect. Obstructions blocking sensor. | Adjust SENS knob to a higher range. Ensure mounting height is between 1.8-2.5m. Remove any objects blocking the sensor's view. |
| La llum parpelleja. | Connexió de cablejat solta. Font d'alimentació inestable. | Disconnect power and check all wiring connections. Consulteu un electricista per comprovar l'estabilitat del subministrament elèctric. |
Garantia i Suport
This OREiN product comes with a 24 mesos de garantia des de la data de compra, cobrint defectes de materials i fabricació en condicions d'ús normal.
For technical assistance, troubleshooting, or warranty claims, please contact our customer support team. We offer 7x24 hours support per garantir la vostra satisfacció.
Si us plau, conserveu el comprovant de compra per validar la garantia.
