Introducció
Aquest manual proporciona instruccions detallades per a la instal·lació, el funcionament i el manteniment del vostre sistema de videointercomunicador de 2 fils TMEZON, model MZ-T30+MZ-C1. Aquest sistema està dissenyat per millorar la seguretat i la comunicació de la vostra llar permetent-vos veure, escoltar i parlar amb els visitants a la vostra porta, i fins i tot desbloquejar de forma remota un pany o una porta elèctrica.
Si us plau, llegiu aquest manual detingudament abans de la instal·lació i l'ús per garantir-ne el funcionament i la seguretat adequats.
Producte acabatview
El sistema de videointercomunicació de 2 fils TMEZON consta d'un monitor interior i una unitat de timbre exterior. A continuació es mostren els components principals i les seves funcions.
Imatge: El sistema de videointercomunicador de 2 cables TMEZON, que mostra el monitor interior i la unitat de timbre exterior.
Components inclosos:
- 1 monitor interior de 7 polzades
- 1 x Unitat de timbre exterior amb càmera
- 1 x adaptador d’alimentació de 32V
- 1 cable de connexió d'1.1 m
- 1 x Bossa de cargols per a la instal·lació
- Manual d'usuari (aquest document)
Descripcions de les unitats:
Imatge: Detallada view del monitor interior i la unitat de timbre exterior amb components etiquetats com ara càmera, micròfon, altaveu, botó de trucada i botons de control.
Monitor interior: Compta amb una pantalla TFT a color de 7 polzades, botons de control per monitoritzar, parlar, desbloquejar i configurar, i un micròfon i altaveu integrats.
Unitat de timbre exterior: Inclou una càmera, LED infrarojos per a visió nocturna, un altaveu, un micròfon i un botó de trucada. Està dissenyat per a ús a l'aire lliure amb protecció contra les inclemències del temps.
Característiques clau
- Connexió de 2 fils: Simplifica la instal·lació amb un únic cable de 2 fils (conductor de coure de parell trenat RVV2 x 0.75 mm²) entre el monitor interior i el timbre exterior, admetent distàncies de fins a 50 metres.
- Monitor TFT en color de 7 polzades: Ofereix una pantalla clara i vibrant per a viewatendre visitants i navegar per les opcions del menú.
- Visió nocturna: La visió nocturna per infrarojos integrada garanteix una identificació clara dels visitants fins i tot en la foscor completa.
- Disseny impermeable: El timbre exterior és impermeable amb certificació IPX5, cosa que garanteix un rendiment estable en diverses condicions meteorològiques.
- Àudio bidireccional: Permet una comunicació clara entre el monitor interior i la unitat de timbre exterior.
- Suport per a desbloqueig de panys i portes elèctriques: Connecteu directament un pany elèctric (≤ 350 mA) i/o un pany de porta (≤ 30 V 2 A) a la unitat exterior per a un control d'accés remot convenient.
- 16 tons de trucada i mode No molestar: Trieu entre una varietat de tons de trucada i activeu el mode "No molestar" segons calgui.
Característiques visuals destacades:
Imatge: Desbloqueig amb una sola tecla des de la pantalla interior. Aquesta imatge il·lustra la facilitat de desbloquejar una porta o un cancell directament des del monitor interior.
Imatge: Àudio bidireccional. Aquesta imatge demostra la funció de comunicació bidireccional entre un visitant i el resident de l'interior.
Imatge: Visió nocturna amb tall d'infrarojos. Aquesta imatge destaca la capacitat del sistema per proporcionar imatges clares en condicions de poca llum o nocturnes.
Imatge: Resistent a la intempèrie IP65 amb coberta impermeable. Aquesta imatge mostra la resistència de la unitat exterior a l'aigua i als elements meteorològics.
Imatge: 16 tons de trucada de colors. Aquesta imatge representa la varietat de tons de trucada seleccionables disponibles al monitor interior.
Imatge: Connexió del pany elèctric. Aquest diagrama il·lustra com connectar un pany elèctric i un obridor de portes al sistema.
Imatge: Tecnologia de 2 fils. Aquest diagrama destaca el cablejat simplificat de 2 fils per a la instal·lació del sistema.
Configuració i instal·lació
Abans de començar la instal·lació, assegureu-vos que tots els components siguin presents i no estiguin danyats. Es recomana provar la funcionalitat del sistema abans del muntatge permanent.
1. Connexió del cablejat:
El sistema utilitza una connexió de 2 fils per a la comunicació entre el monitor interior i la unitat de timbre exterior. Feu servir un cable conductor de coure de parell trenat RVV2 x 0.75 mm². La distància màxima per a aquesta connexió és de 50 metres.
Imatge: Diagrama de connexió. Aquest diagrama il·lustra el cablejat de la unitat exterior, la unitat interior, la font d'alimentació i el pany/desbloqueig elèctric opcional de la porta.
- Connecteu els dos cables de la unitat exterior als terminals corresponents del monitor interior.
- Si feu servir un pany elèctric o un desbloqueig de porta, connecteu els cables adequats del pany/porta als terminals designats de la unitat exterior. Consulteu el diagrama per a connexions específiques (per exemple, NC per a Normalment tancat, NO per a Normalment obert). Assegureu-vos que els requisits d'alimentació del pany estiguin dins dels límits del sistema (Pany elèctric ≤ 350 mA, Pany de porta ≤ 30 V 2 A).
2. Connexió d'alimentació:
Connecteu l'adaptador de corrent de 32 V proporcionat al monitor interior i després a una presa de corrent estàndard (100-240 V CA, 50/60 Hz).
3. Muntatge:
- Unitat exterior: Trieu una ubicació adequada a prop de l'entrada, normalment a l'alçada dels ulls. Munteu la unitat exterior de manera segura amb els cargols i el suport de muntatge proporcionats. Assegureu-vos que estigui protegida de la pluja directa i intensa, tot i que té la classificació IPX5.
- Monitor interior: Munteu el monitor interior en una paret interior a una alçada convenient per a viewing i funcionament.
Un cop fetes totes les connexions i muntades les unitats, engegueu el sistema i procediu a les proves inicials.
Instruccions de funcionament
Respondre una trucada:
- Quan un visitant prem el botó de trucada de la unitat exterior, el monitor interior sonarà i mostrarà la imatge del visitant.
- Premeu el botó Respon botó (sovint representat per una icona de telèfon) al monitor interior per establir comunicació d'àudio bidireccional.
Àudio bidireccional:
Un cop contestada la trucada, podeu parlar amb el visitant a través del micròfon i l'altaveu del monitor, i aquest pot respondre a través de la unitat exterior.
Desbloqueig de la porta/reixa:
Durant una trucada o mentre monitoritzeu la unitat exterior, premeu el botó Desbloqueja botó (sovint representat per una icona de clau o cadenat) al monitor interior per activar el pany elèctric o l'obridor de la porta connectat.
Monitorització de l'àrea exterior:
Pots manualment view el feed de la càmera exterior en qualsevol moment prement el botó Monitor botó de la unitat interior. Això us permet comprovar l'entrada sense que cap visitant iniciï una trucada.
Ajust de la configuració:
Accediu al menú del monitor per ajustar diversos paràmetres:
- Selecció de tons de trucada: Trieu entre 16 melodies disponibles.
- Control de volum: Ajusta el to de trucada i el volum de la comunicació.
- Brillantor/Contrast: Optimitzar la qualitat de visualització de la pantalla.
- Mode No molestar (DND): Activeu aquest mode per silenciar les trucades entrants durant un període definit.
Manteniment
- Neteja: Feu servir un drap suau i sec per netejar la pantalla del monitor interior i la lent de la càmera de la unitat exterior. Eviteu netejadors o dissolvents abrasius.
- Protecció de la unitat exterior: Tot i que la unitat exterior és resistent a la intempèrie IPX5, comproveu regularment si hi ha residus o obstruccions al voltant de la càmera i el micròfon. Assegureu-vos que la coberta impermeable (si escau) estigui ben col·locada.
- Inspecció del cable: Inspeccioneu periòdicament el cablejat per detectar qualsevol signe de desgast, danys o connexions soltes, especialment en el cas dels cables exteriors.
Resolució de problemes
| Problema | Causa possible | Solució |
|---|---|---|
| No hi ha imatge al monitor interior. | Alimentació no connectada; cablejat solt; avaria de la unitat exterior. | Comproveu la connexió de l'adaptador de corrent. Verifiqueu la connexió de 2 cables entre les unitats. Assegureu-vos que la unitat exterior tingui alimentació. |
| No hi ha àudio durant la comunicació. | Volum massa baix; cablejat solt; obstrucció del micròfon/altaveu. | Ajusteu la configuració del volum al monitor. Comproveu el cablejat. Assegureu-vos que el micròfon i l'altaveu de les dues unitats no tinguin soroll. |
| El desbloqueig de la porta/reixa no funciona. | Cablejat incorrecte al pany; problema d'alimentació del pany; incompatibilitat del tipus de pany. | Review el diagrama de cablejat per a la connexió del pany elèctric. Comproveu l'alimentació del pany. Assegureu-vos que les especificacions del pany coincideixin amb la sortida del sistema. |
| Mala qualitat de visió nocturna. | Obstrucció dels LED d'infrarojos; lent de la càmera bruta. | Elimineu qualsevol obstrucció dels LED d'infrarojos de la unitat exterior. Netegeu la lent de la càmera amb un drap suau. |
Si el problema persisteix després d'intentar aquestes solucions, poseu-vos en contacte amb l'atenció al client.
Especificacions tècniques
- Marca: TMEZON
- Número de model: MZ-T30+MZ-C1
- Pantalla de monitor interior: Pantalla TFT a color de 7 polzades
- Protocol de connectivitat: Connector de cable de 2 fils
- Cable recomanat: Conductor de coure de parell trenat RVV2 x 0.75 mm²
- Distància màxima del cable: 50 metres
- Classificació meteorològica de la unitat exterior: IPX5
- Font d'alimentació: 32 volts (mitjançant l'adaptador inclòs)
- Suport de pany elèctric: ≤ 350 mA
- Suport per a bloqueig de portes: ≤ 30V 2A
- Dimensions del monitor interior (aprox.): 184 mm (ample) x 124 mm (altura)
- Dimensions de la unitat exterior (aprox.): 85 mm (ample) x 183 mm (altura)
- Pes total del paquet: 1.15 quilograms
- Ús recomanat: Interior i exterior

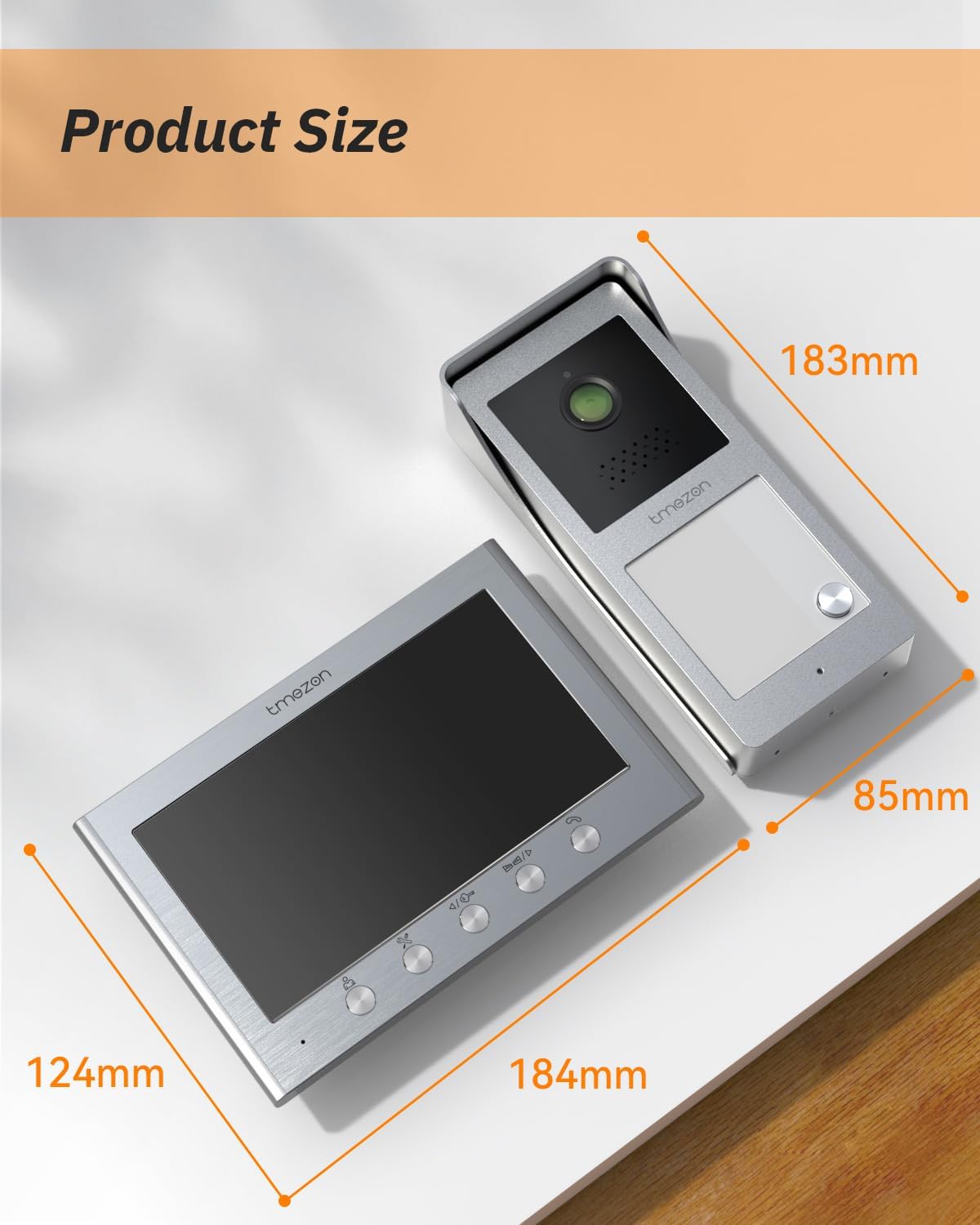

Imatge: Dimensions del producte per al monitor interior i la unitat de timbre exterior.
Garantia i assistència al client
La informació de la garantia normalment es proporciona amb l'embalatge del producte o es pot trobar a la fitxa oficial del fabricant. weblloc web. Si us plau, conserveu el comprovant de compra per a reclamacions de garantia.
Per a assistència tècnica, resolució de problemes més enllà d'aquest manual o consultes sobre la garantia, poseu-vos en contacte amb el servei d'atenció al client de TMEZON a través dels seus canals oficials o amb el distribuïdor on vau comprar el producte.
