CROSSIO 20 Inch Wall Mount Fan

1. Introducció

Thank you for choosing the CROSSIO 20 Inch Wall Mount Fan. This manual provides essential information for the safe installation, operation, and maintenance of your new fan. Please read these instructions thoroughly before use and retain them for future reference.

2. Informació de seguretat

• Assegureu-vos que la font d'alimentació coincideixi amb el volum del ventiladortage requisits.
• Desconnecteu sempre l'alimentació abans de la instal·lació, la neteja o el manteniment.
• Mount the fan securely to a structural support to prevent falling.
• Keep fingers and other objects away from moving fan blades.
• No feu funcionar el ventilador amb un cable o un endoll danyats.
• This fan is rated for indoor use. Avoid exposure to direct water or extreme weather conditions.

3. Contingut del paquet

Verifiqueu que tots els components siguin presents abans de començar la instal·lació.

Imatge: Producte principal view showing the fan, remote control, and mounting hardware.

• Wall Mount Fan Unit
• Suport de muntatge
• Control remot
• Installation Hardware (screws, anchors)
• Manual d'usuari (aquest document)

4. Configuració i instal·lació

Segueix aquests passos per instal·lar correctament el ventilador de paret.

4.1. Muntatge del suport

Select a suitable location on a sturdy wall, preferably into a wall stud. Use the mounting bracket as a template to mark drill holes. Drill pilot holes and secure the bracket using the provided screws and anchors.

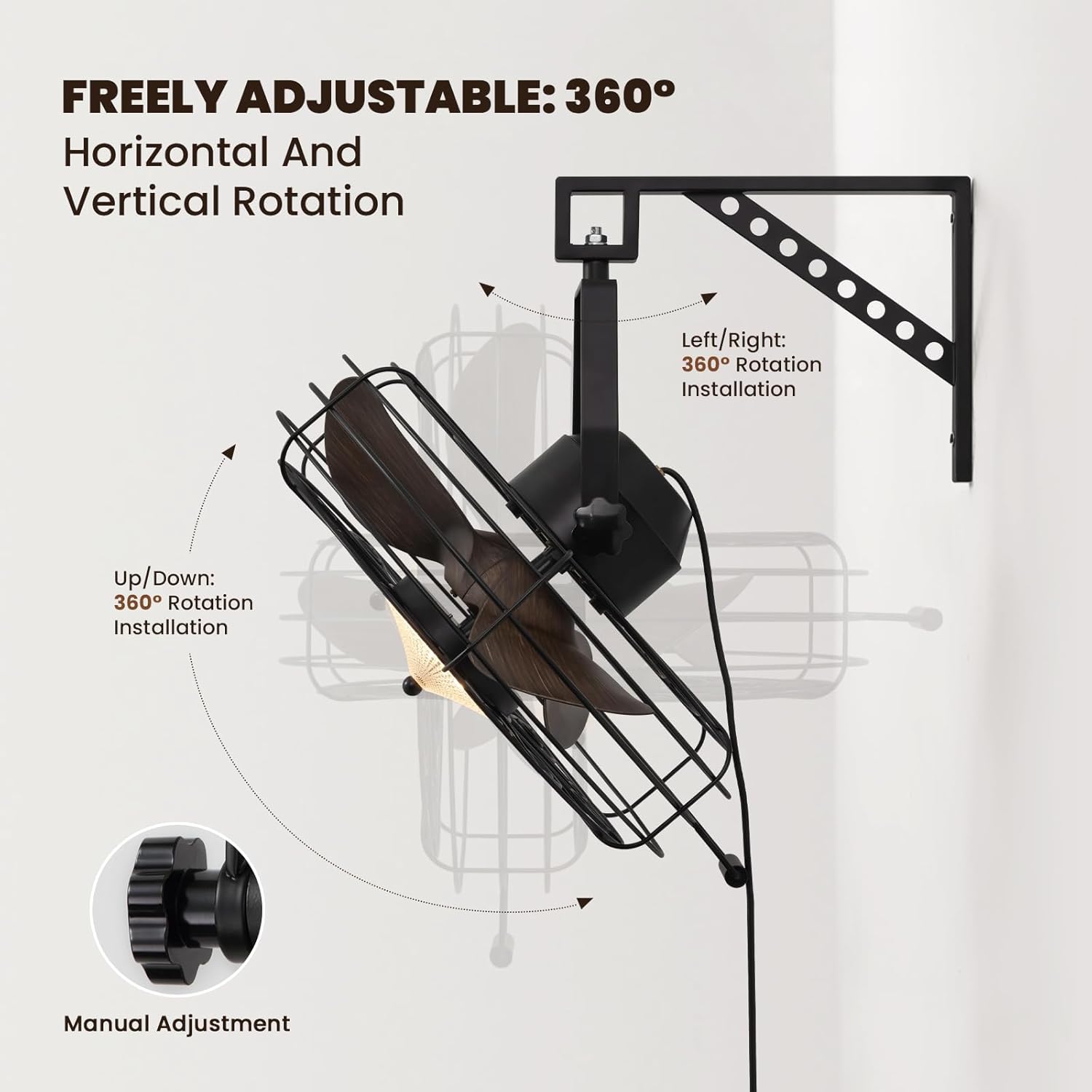

Image: The fan mounted on a wall, highlighting its 360° adjustable rotation.

4.2. Assembling the Fan Unit

Attach the fan unit to the mounted bracket. Ensure all connections are secure. The fan offers 360° manual adjustment for both vertical and horizontal rotation. Adjust the angle as desired and tighten the coupling knobs to secure its position.

4.3. Connexió elèctrica

Plug the fan's power cord into a standard electrical outlet. For hardwired installations, consult a qualified electrician.

4.4. Guia de vídeo d'instal·lació

Video: Detailed installation instructions for the 20'' Wall Mount Fan.

Video: General wall mount fan installation guide, demonstrating common steps.

5. Instruccions de funcionament

Your fan can be operated using the included remote control or a compatible smart app.

5.1. Operació de control remot

The remote control allows full functionality from a distance.

• Encès/apagat: Premeu el botó d'engegada per encendre o apagar el ventilador i la llum.
• Velocitat del ventilador: Select from 6 speed settings (1-6) to adjust airflow intensity.
• Control de la llum: Adjust light brightness (10-100%) and choose between three color temperatures: Warm (3000K), Natural (4500K), and Cool (6000K).
• Mode reversible: Switch between downward cooling airflow for summer and upward warm air circulation for winter.
• Funció de temporitzador: Set the fan to automatically shut off after 1, 4, or 8 hours.

Image: Illustration of the three light color modes available.

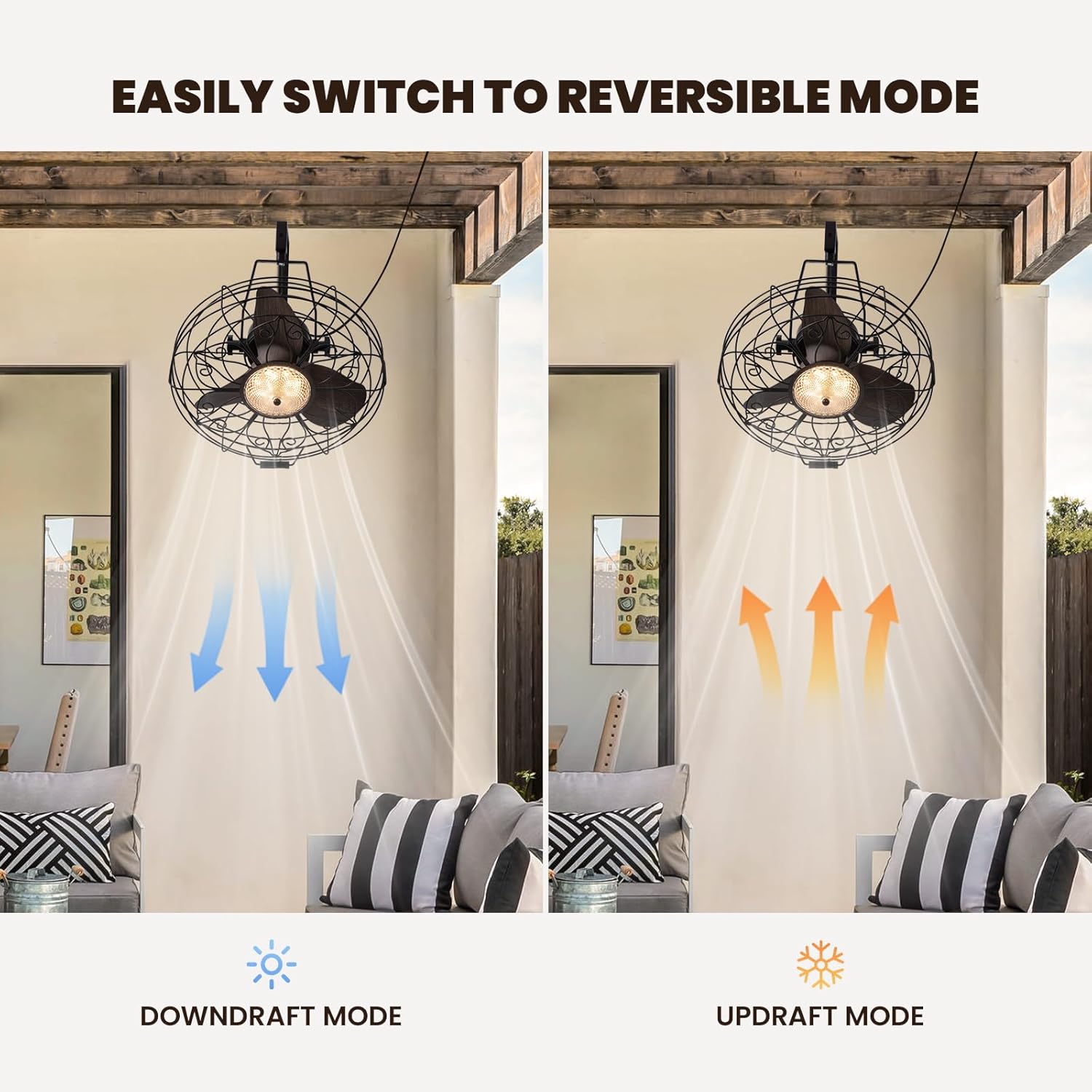

Image: Visual representation of the fan's reversible downdraft and updraft modes.

Image: Depiction of the fan's 6-speed settings, suitable for various environments.

5.2. Control intel·ligent d'aplicacions

Download the compatible smart app to control your fan from your smartphone. The app provides additional features and convenience for managing fan speeds, light settings, and scheduling.

6. Manteniment

Un manteniment regular garanteix un rendiment òptim i una llarga vida útil del ventilador.

• Neteja: Wipe the fan blades and housing with a soft, damp tela. No utilitzeu netejadors abrasius ni dissolvents.
• Inspecció: Periodically check all mounting hardware for tightness.
• Lubricació: El motor del ventilador està lubricat permanentment i no requereix lubricació addicional.

7. Solució De Problemes

Si teniu problemes amb el ventilador, consulteu els següents problemes i solucions habituals:

• El ventilador no funciona: Check if the power cord is securely plugged in and the wall switch (if applicable) is on. Ensure the remote control batteries are functional.
• La llum no funciona: Verify power connection. If using the app, ensure proper pairing.
• Soroll excessiu: Ensure all screws and mounting hardware are tightened. Check if fan blades are free from obstruction.

8. Especificacions

Image: Diagram showing the dimensions of the fan unit.

9. Garantia i Suport

Your CROSSIO Wall Mount Fan comes with a standard manufacturer's warranty. For warranty claims, technical support, or replacement parts, please contact the seller or refer to the contact information provided with your purchase documentation. Keep your proof of purchase for warranty validation.
