Manual d'usuari del mesurador combinat Satlink ST-5155 H.265 (10 bit) DVB-S/S2/T/T2/C

1. Introducció

El Satlink ST-5155 és un mesurador combinat versàtil dissenyat per mesurar senyals DVB-S/S2, DVB-T/T2 (H.265) i DVB-C. Proporciona paràmetres essencials del senyal com ara la intensitat, la qualitat (MER), la relació senyal-soroll (C/N) i la taxa d'error de bit (BER) a la seva pantalla TFT LCD d'alta resolució de 4.3 polzades. Aquest dispositiu és ideal per a una alineació d'antenes i una verificació de senyal ràpides i precises en diversos estàndards de radiodifusió digital.

2. Contingut del paquet

El paquet del Satlink ST-5155 inclou tots els components necessaris per al seu ús immediat. Verifiqueu que hi hagi tots els elements que s'enumeren a continuació:

Mesurador combinat Satlink ST-5155 (DVB-S/S2/T/T2/C)
Manual d'instruccions en anglès
Funda protectora de goma
Font d'alimentació endollable
Cable de connexió de 12V
Cable AV (conector de 3.5 mm a 3 x RCA)
2 connectors F (per a preses de mesura RF/ANT)

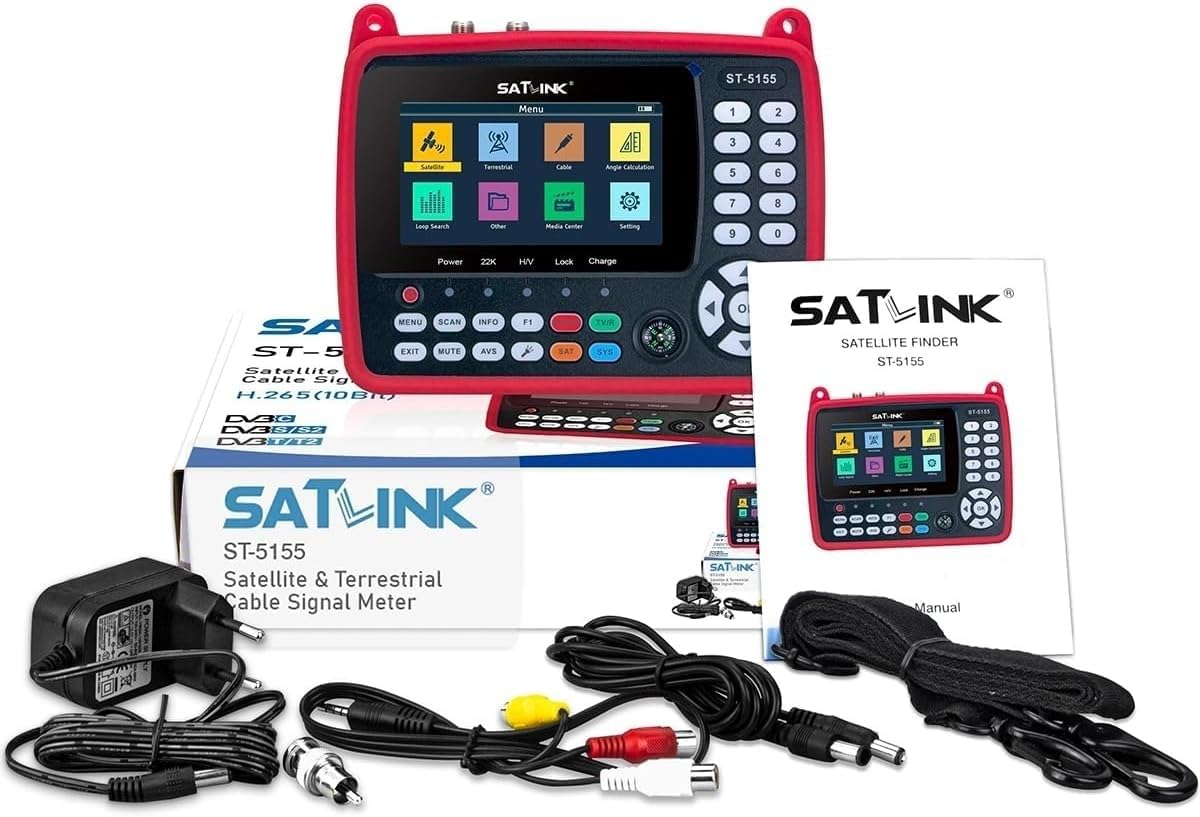

Mesurador combinat Satlink ST-5155 i accessoris inclosos — Imatge 2.1: El mesurador combinat Satlink ST-5155 amb el seu conjunt complet d'accessoris, incloent-hi la funda protectora, l'adaptador de corrent, els cables i els connectors.

3. Característiques del producte

El Satlink ST-5155 ofereix un conjunt complet de funcions per a la mesura eficient del senyal i l'alineació de l'antena:

Mesurador digital per a senyals DVB-S/S2, DVB-T/T2 (H.265) i DVB-C.
Funció de cerca de bucle per a tots els tipus de senyal.
Indicació de la intensitat del senyal en dBµV, dBm o dBmV.
Pantalla TFT LCD de 4.3 polzades per a una visualització nítida.
Sortida HDMI 1.4 per a pantalla externa.
Sortides A/V: Jack de 3.5 mm (mitjançant cable AV), HDMI versió 1.4.
Entrada de vídeo analògica i prova d'alimentació de 12V per a càmeres de CCTV.
Inici ràpid del sistema i interfície fàcil d'utilitzar.
Llista de canals que es pot visualitzar per regió o llista completa.
Funció de captura ràpida per a la captura de dades de senyal.
Les mesures inclouen: Nivell (Pegel), C/N, BER, MER.
Senyal acústic de bloqueig i anivellament, que es pot desactivar.
Admet DiSEqC 1.0, 1.1, 1.2 i USALS.
Admet Unicable 1.0 i 1.1.
Font d'alimentació de l'LNB: 13/18 V, 0/22 kHz.
Protecció contra curtcircuits de l'LNB.
Font d'alimentació de 5V, 12V, 24V per a antenes terrestres.
Port USB 2.0 per a actualitzacions de firmware i còpia de seguretat de la llista de canals.
Il·luminació del teclat (desactivable).
Funció de calculadora d'angle d'antena SAT.
Funció de llanterna integrada.

Icones de les funcions principals del Satlink ST-5155 — Imatge 3.1: Representació visual de les característiques principals del Satlink ST-5155, com ara DVB-S/S2/S2X, DVB-T/T2, compatibilitat amb DVB-C, cerca de bucle, càlcul d'angle, conjunt de motors, USB 2.0, centre multimèdia, cable AV, pantalla LCD HD de 4.3 polzades, bateria recarregable de 2600 mAh, sortida HDMI i sortida DV de 12 V.

Comparació del Satlink ST-5155 (10 bits) amb altres models — Imatge 3.2: Una comparació que destaca la capacitat de processament de 10 bits i el rendiment estable i sensible del Satlink ST-5155, que el distingeix dels models de 8 bits.

4. Configuració

Segueix aquests passos per configurar el teu mesurador combinat Satlink ST-5155:

Càrrega del dispositiu: Abans del primer ús, connecteu la font d'alimentació endollable proporcionada al dispositiu i a una presa de corrent. Deixeu que el dispositiu es carregui completament. L'indicador de càrrega mostrarà l'estat de càrrega.
Fixació de la funda protectora: Col·loca la funda protectora de goma al voltant del dispositiu per a una major durabilitat i adherència.
Connexió de fonts de senyal:
- Per a satèl·lit (DVB-S/S2): Connecteu el cable LNB o la sortida multiswitch al DVB-S/S2 (RF) Presa F utilitzant un dels connectors F proporcionats.
- Per a terrestre (DVB-T/T2) o cable (DVB-C): connecteu el cable d'antena terrestre o la xarxa de cable de banda ampla al T2/T/C (ANT) Presa F utilitzant un dels connectors F proporcionats.
Encesa inicial: Premeu i manteniu premut el botó d'engegada per engegar el dispositiu. El sistema realitzarà un inici ràpid.
Satèl·lits preprogramats: Molts satèl·lits comuns estan preprogramats per a una alineació ràpida. També hi ha precarregada una llista de canals de l'Astra 19.2.

5. Instruccions de funcionament

Aquesta secció detalla el funcionament general del vostre Satlink ST-5155.

5.1. Navegació del menú

Utilitza el MENÚ botó per accedir al menú principal.
Navegueu per les opcions del menú amb les tecles de fletxa direccionals (A dalt/a baix/esquerre/dreta).
Premeu el botó OK botó per seleccionar una opció o confirmar una configuració.
Utilitza el Sortida botó per tornar a la pantalla anterior o sortir del menú.

5.2. Mesura del senyal

Per mesurar els paràmetres del senyal:

Seleccioneu el tipus de senyal desitjat (satèl·lit, terrestre o cable) al menú principal.
Configureu els paràmetres necessaris (per exemple, satèl·lit, transponedor, freqüència, taxa de símbols, tipus de LNB per a satèl·lit; canal, freqüència per a terrestre/cable).
El dispositiu mostrarà la intensitat del senyal (Pegel), la qualitat (MER), el C/N i el BER. Aquests valors es mostren numèricament i com a gràfic de barres.
Ajusteu l'antena o l'LNB per obtenir lectures de senyal òptimes. El senyal acústic us pot ajudar a trobar el senyal màxim.

Pantalla del Satlink ST-5155 que mostra la interfície de cerca de senyal — Imatge 5.1: La pantalla del Satlink ST-5155 que mostra la pantalla de "Troba" amb paràmetres de senyal com la freqüència de l'LNB, la taxa de símbols, l'SNR i el CNR, juntament amb una brúixola per a l'orientació direccional.

Satlink ST-5155 en ús per a l'alineació d'antenes parabòliques — Imatge 5.2: El Satlink ST-5155 s'utilitza per alinear una antena parabòlica, demostrant la seva aplicació pràctica en una configuració d'entreteniment domèstic.

5.3. Funcions avançades

DiSEqC/USALS/Unicable: Configureu aquests paràmetres al menú de satèl·lit per a sistemes multi-LNB o antenes motoritzades.
Prova de càmera CCTV: Connecteu una càmera CCTV al port AV IN i utilitzeu la sortida de 12 V CC per alimentar-la per a les proves.
Calculadora d'angle SAT: Accediu a aquesta eina des del menú per ajudar-vos a calcular l'elevació i l'azimut correctes per a les antenes parabòliques.
Llanterna: Activeu la llanterna integrada per treballar en condicions de poca llum.

Funció de cerca ràpida de satèl·lits Satlink ST-5155 — Imatge 5.3: El Satlink ST-5155 demostra la seva capacitat de cerca ràpida de satèl·lits, que permet als usuaris veure canals gratuïts i és compatible amb diversos estàndards DVB i còdecs de vídeo.

6. Connexions

El Satlink ST-5155 disposa de diversos ports per a diverses funcionalitats:

Sortida HDMI: Sortida d'àudio i vídeo digital (versió 1.4) per connectar-la a una pantalla externa o a un televisor amb entrada HDMI.
Port USB: Un port USB 2.0 per connectar una unitat USB. Aquest port s'utilitza per a actualitzacions de firmware i per fer còpies de seguretat/restaurar llistes de canals. El reproductor multimèdia integrat també pot reproduir diversos formats multimèdia des d'una unitat USB.
ENTRADA AV / SORTIDA AV: Jack de 3.5 mm per a entrada i sortida de vídeo analògic. Això permet reproduir fonts externes o reenviar el senyal rebut a un dispositiu extern.
SORTIDA DE CC (12V): Sortida per alimentar dispositius externs, com ara càmeres de CCTV.
DVB-S/S2 (RF) Presa F: Per connectar la font de senyal de satèl·lit (LNB, multiswitch) mitjançant un connector F.
T2/T/C (ANT) Presa F: Per connectar-se a antenes terrestres o a una xarxa de cable de banda ampla mitjançant un connector F.

Diagrama dels ports de connexió del Satlink ST-5155 — Imatge 6.1: Un diagrama detallat que il·lustra tots els ports de connexió del Satlink ST-5155, incloent-hi USB, AV IN/OUT, HDMI out, sortida DC 12V/1A i les entrades d'antena DVB-S/S2 i DVB-T/T2/C.

7. Especificacions tècniques

Especificació	Valor
Vol. Operatiutage	7.4 V
Tipus de bateria	Li-oN
Capacitat de la bateria	2.6 Ah
Pes	500 g (0.5 kg)
Dimensions (A x A x P)	170 x 120 x 40 mm
Mostra	Pantalla LCD TFT de 4.3 polzades
Versió HDMI	1.4
Versió USB	2.0

8. Manteniment

Un manteniment adequat garanteix la longevitat i el rendiment òptim del vostre Satlink ST-5155.

Neteja: Mantingueu el dispositiu net i sec. Feu servir un drap suau i sec per netejar-lo. Eviteu utilitzar netejadors líquids o materials abrasius.
Emmagatzematge: Guardeu el dispositiu en un lloc fresc i sec, allunyat de la llum solar directa i de temperatures extremes.
Cura de la bateria: Per mantenir la vida útil de la bateria, eviteu descarregar-la completament amb freqüència. Carregueu el dispositiu regularment, fins i tot si no l'utilitzeu durant períodes prolongats.
Actualitzacions de firmware: Reviseu periòdicament el fabricant weblloc web per a actualitzacions de firmware. Les actualitzacions poden millorar el rendiment i afegir noves funcions. Seguiu atentament les instruccions que s'inclouen amb l'actualització del firmware.

9. Solució De Problemes

Si teniu problemes amb el vostre Satlink ST-5155, consulteu els següents problemes i solucions habituals:

El dispositiu no s'encén:
- Assegureu-vos que la bateria estigui carregada. Connecteu l'adaptador de corrent i torneu-ho a provar.
- Comproveu si l'adaptador de corrent i el cable estan danyats.
No s'ha detectat cap senyal:
- Verifiqueu que totes les connexions dels cables estiguin ben fixades i connectades correctament als endolls F corresponents.
- Assegureu-vos que l'LNB o l'antena estigui correctament alineat amb el satèl·lit o el transmissor terrestre.
- Comproveu la configuració de la font del senyal al menú del dispositiu (per exemple, tipus de LNB, freqüència, transponedor).
- Per al satèl·lit, assegureu-vos que l'alimentació LNB estigui habilitada a la configuració si cal.
Baixa qualitat de senyal (MER baixa/BER alta):
- Ajusta l'antena o l'alineació de l'LNB. Fins i tot petits ajustaments poden afectar significativament la qualitat del senyal.
- Comproveu si hi ha obstruccions entre l'antena i la font del senyal.
- Inspeccioneu els cables i els connectors per detectar danys o corrosió.
La pantalla es congela o el dispositiu no respon:
- Feu un restabliment suau prement i mantenint premut el botó d'engegada fins que el dispositiu s'apagui i, a continuació, reinicieu-lo.
- Si el problema persisteix, considereu la possibilitat de restablir les dades de fàbrica (consulteu el menú del dispositiu per a aquesta opció; tingueu en compte que això esborrarà la configuració personalitzada).

10. Garantia i Suport

Per obtenir informació sobre la garantia i assistència tècnica, consulteu la documentació proporcionada amb la compra o poseu-vos en contacte amb el vostre distribuïdor. Conserveu el comprovant de compra per a qualsevol reclamació de garantia. Per obtenir la informació i els recursos d'assistència més recents, visiteu el lloc web oficial de Satlink. weblloc.
