1. Introducció
Aquest document proporciona informació essencial per al condensador de doble funcionament OEM de Trane/American Standard, models 27L18, CPT00667 i CPT-0667. Aquest condensador és un component original del fabricant d'equips originals (OEM) dissenyat per al seu ús en diversos sistemes HVAC de Trane i American Standard. És un condensador de doble classificació, que proporciona capacitança tant per al motor del compressor com per al del ventilador.
2. Informació de seguretat
ADVERTÈNCIA: Perill elèctric. Risc de descàrrega elèctrica, explosió o arc elèctric.
- Desconnecteu sempre l'alimentació de la unitat de climatització a l'interruptor principal abans d'intentar qualsevol instal·lació, manteniment o resolució de problemes.
- Els condensadors poden emmagatzemar una càrrega elèctrica perillosa fins i tot després de desconnectar l'alimentació. Descarrega sempre el condensador amb un tornavís aïllat o una eina adequada abans de manipular-lo.
- La instal·lació i el manteniment només els han de dur a terme tècnics de climatització qualificats i formats.
- Utilitzeu l'equip de protecció individual (EPI) adequat, incloent-hi guants aïllants i protecció ocular.
- Assegureu-vos que totes les connexions de cablejat siguin segures i correctes segons el diagrama de cablejat de la unitat.
3. Descripció i característiques del producte
El condensador de doble funcionament OEM de Trane/American Standard és un condensador rodó de 35/4 MFD (microfarad) amb una tensió nominal de 440 volts de CA. Està fabricat per CAPCOM i és una peça de recanvi original del fabricant, cosa que garanteix la compatibilitat i el rendiment amb les unitats especificades de Trane i American Standard. Aquest condensador dual proporciona dos valors de capacitança en una sola unitat, normalment per a un motor de compressor (35 MFD) i un motor de ventilador (4 MFD).
Imatge 1: Condensador de doble funcionament OEM Trane/American Standard (27L18 / CPT00667) amb la seva caixa d'embalatge original.
Imatge 2: Primer pla view del condensador de doble funcionament OEM estàndard de Trane/American, ressaltant l'etiqueta amb les especificacions.
Imatge 3: Un stamp que indica "Genteq ara és CAPCOM", que significa el fabricant.
4. Configuració i instal·lació
Aquest condensador és un component de recanvi. Una instal·lació correcta requereix el compliment dels protocols de seguretat i coneixements tècnics. Es recomana fermament que la instal·lació la realitzi un professional certificat en climatització.
Passos generals d'instal·lació (només per a tècnics qualificats):
- Desconnexió d'alimentació: Desconnecteu tota l'alimentació de la unitat de climatització al quadre elèctric principal. Verifiqueu que l'alimentació estigui apagada utilitzant un vol...tage provador.
- Condensador d'accés: Localitzeu i obriu el panell d'accés elèctric de la unitat exterior (condensador).
- Descarrega el condensador vell: Amb un tornavís aïllat amb mànec de plàstic o goma, curtcircuiteu amb cura els terminals del condensador antic per descarregar l'energia elèctrica emmagatzemada. Mantingueu el tornavís a través dels terminals durant uns segons.
- Nota sobre el cablejat: Fes una fotografia nítida o dibuixa un diagrama de les connexions del cablejat existent al condensador antic. Observa quin cable va a 'HERM' (compressor), 'FAN' (motor del ventilador) i 'C' (comú).
- Treure el condensador antic: Desconnecteu els cables del condensador antic i traieu-lo del seu suport de muntatge.
- Instal·leu un condensador nou: Col·loqueu el nou condensador OEM de Trane/American Standard al suport de muntatge. Connecteu els cables als terminals corresponents del nou condensador:
- HERM: Connecteu el cable del compressor.
- VENTILADOR: Connecteu el cable del motor del ventilador.
- C (Comú): Connecteu el(s) cable(s) comú(s).
- Assegurar i provar: Assegureu-vos que totes les connexions estiguin ben ajustades. Tanqueu el panell d'accés elèctric. Restableix l'alimentació a la unitat de climatització i comproveu-ne el funcionament.

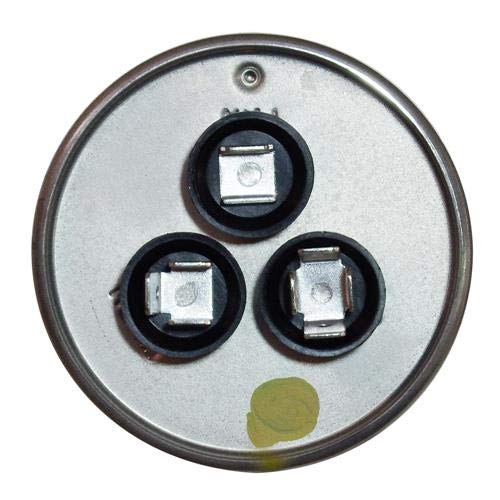

Imatge 4: Part superior view del condensador que mostra els tres terminals per a les connexions 'HERM', 'FAN' i 'C'.
5. Principis de funcionament
Un condensador de funcionament és un component elèctric que s'utilitza en motors de corrent altern, com els que es troben en compressors de climatització i motors de ventiladors. La seva funció principal és crear un canvi de fase en el corrent elèctric subministrat al debanament d'arrencada del motor, cosa que ajuda el motor a arrencar i funcionar de manera eficient. Roman al circuit durant el funcionament del motor, proporcionant un canvi de fase continu per mantenir un rendiment òptim del motor i reduir el consum d'energia.
6. Manteniment
Els condensadors de funcionament són unitats segellades i generalment no requereixen manteniment rutinari. Tanmateix, es recomana una inspecció visual periòdica per part d'un tècnic qualificat durant les revisions rutinàries del sistema de climatització. Busqueu:
- Inflor o protuberància: La part superior o els costats del condensador no han de semblar inflats ni protuberants.
- Fuites: Comproveu si hi ha signes de fuites d'oli al voltant dels terminals o del cos.
- Corrosió: Inspeccioneu els terminals per detectar corrosió o connexions soltes.
Qualsevol d'aquests signes pot indicar un condensador defectuós que cal substituir.
7. Solució De Problemes
Un condensador de funcionament que falla pot causar diversos problemes en un sistema de climatització. Els símptomes comuns inclouen:
- El compressor fa un brunzit però no s'engega: La unitat exterior fa un brunzit però el compressor no s'engega.
- El ventilador exterior funciona lentament o no funciona gens: El motor del ventilador pot tenir dificultats per arrencar o funcionar a velocitat reduïda.
- El sistema no refreda/escalfa de manera eficient: Rendiment reduït de la unitat de climatització.
- Interruptor de la unitat: Un condensador greument fallat de vegades pot fer que la unitat consumeixi un corrent excessiu.
Per diagnosticar un condensador, un tècnic qualificat pot utilitzar un multímetre amb funció de prova de capacitança. La capacitança mesurada ha d'estar dins del +/- 5% del valor nominal (35 MFD per al compressor, 4 MFD per al ventilador).
8. Especificacions
| Especificació | Valor |
|---|---|
| Capacitat | 35/4 MFD (microfarad) |
| Vol. Operatiutage | 440 VAC |
| Forma | Ronda |
| Material | Coure (components interns) |
| Dimensions del producte | Aproximadament 4 x 4 x 4 polzades |
| Pes | Aproximadament 1 lliura |
| Número de model (intern) | CAP00667_ver1 |
| Fabricant | Trane (component OEM de CAPCOM) |

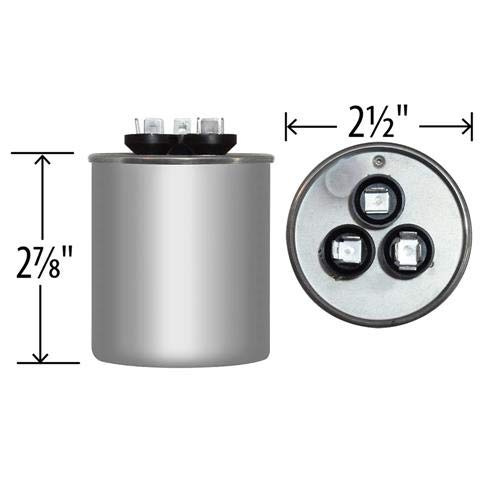

Imatge 5: Dibuix dimensional del condensador, que indica un diàmetre de 2 1/2 polzades i una alçada de 2 7/8 polzades.
9. Substitució i compatibilitat
Aquest condensador OEM està dissenyat per substituir o substituir diversos números de peça, garantint una àmplia compatibilitat amb diverses unitats de climatització Trane i American Standard. Verifiqueu sempre la capacitança (MFD) i el volum necessaris.tage (VAC) amb les especificacions del condensador o de la unitat existents abans de la seva substitució.
Substitueix / Substitueix:
- CPT00810, CPT0810, CPT-0810
- C3354R, C4354R
- 27L18, JC1587480
- CPT0667, CPT-0667, CPT00667, CPT667
- Altres condensadors rodons de 35 + 4 x 440 VAC
Es troba habitualment en les unitats estàndard americanes (Ex.amples):
6H2018A100A0, 6H2018A100A1, 6H2018A100A2, 6H2018A100A3, 6H2024A100A2, 6H2024A100A3, 6H2024A100A4, 6H2024A100A5, 6H4018A100A0, 6H4018A100A1, 6H4018A100A2, 6H4018A100A3, 6H4018B100A0, 6H4018B100A1, 6H4024A100A3, 6H4024A100A4, 6H4024B100A0, 6H4024B100A1, 7A2018A100A0, 7A2018A100A1, 7A2024A100A0, 7A2024A100A1, 7A2024A100A2, 7A4018A100A0, 7A4018A100A1, 7A4018B100A0, 7A4024A100A1, 7A4024B100A0, 7B0023A100A0, 7B0023A100A1, 7B0023B100A0, 7B0023B100A1, 7B0520AA00A0, 7B0523A100A0, 7B0524A100A0, ATP018C100A1, ATP018C100A2, ATP024C100A2, ATR024C100A1, ATR025C100A1, ATR025C100A2, AWP018C100A1
Es troba habitualment a les unitats Trane (Ex.amples):
TTB024C100A0, TTB024C100A1, TTB024C100A2, TTB510CA00A0, TTB510CA00W0, TTB512C100A0, TTB515CA00A0, TTB518C100A0, TTB520CA00F0, TTJ012C100A1, TTJ012C100A2, TTJ018C100A1, TTJ018C100A2, TTJ024C100A1, TTJ024C100A2, TTN024D100A2, TTP018C100A1, TTP018C100A2, TTP024C100A2, TTP024C100A3, TTR024C100A1, TTR025C100A1, TTR025C100A2, TTR025C100A3, TTR025C100A4, TWP018C100A1, TWP018C100A2, TWP024C100A2, TWP024C100A3, TWP024C100A4, TWY018B100A1, TWY024B100A1
10. Garantia i Suport
Per obtenir informació sobre la garantia o assistència tècnica sobre aquest condensador OEM de Trane/American Standard, consulteu la documentació que s'inclou amb la unitat de climatització o poseu-vos en contacte amb el venedor original o directament amb Trane/American Standard. Conserveu el rebut de compra per a reclamacions de garantia.
